One Arm Topoloji

Hakkında

One Arm topoloji, TR7 üzerindeki aynı ağ arayüzü üzerinden hem istemci trafiğini alıp hem de bu trafiği hedef sunuculara (Kurum Servislerine) ilettiği bir topolojidir.

Örnek Topoloji

LOGO

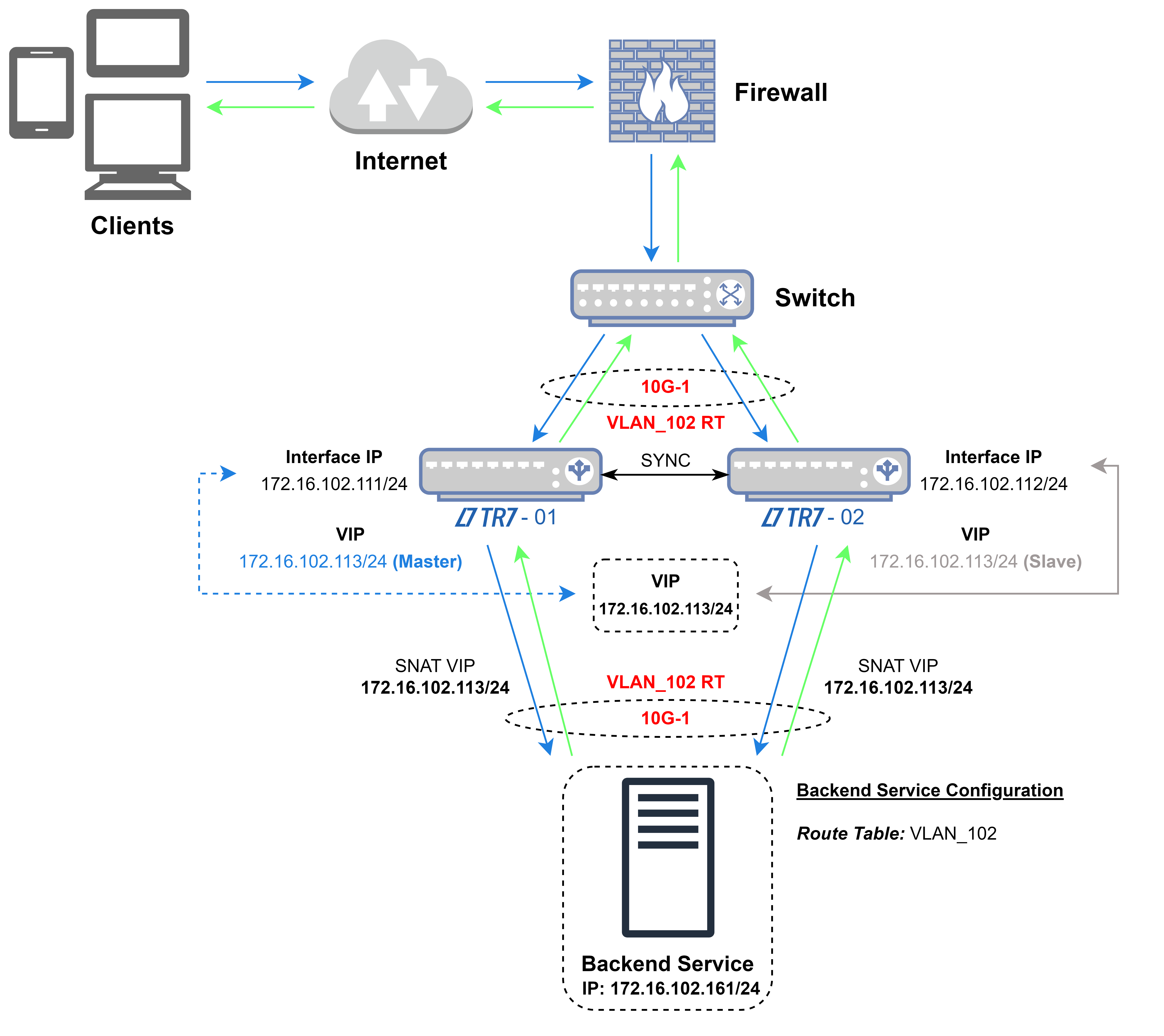

Örnek One Arm Topoloji üzerinde, TR7 tarafından kullanılan 10G ağ arayüzünün VLAN 102 route tablosu üzerinde olduğu görüntülenir. 10G ağ arayüzü üzerinde tanımlı 172.16.102.113 IP adresi yani VIP adresi, hem vService IP adresi hem de hedef sunuculara TR7 tarafından trafiğin iletildiği IP adresidir. TR7, yalnızca tek bir ağ arayüzü üzerinden hem gelen hem de giden trafiği yönetebilmektedir. Burada ihtiyaca veya isteğe göre hedef sunucularla iletişim için aynı ağ arayüzü üzerindeki farklı IP adresleride seçilebilmektedir. TR7, tek bir ağ arayüzü üzerinden hem gelen hem de giden trafiği yönetebilmektedir. vService IP adresi ile arayüz IP adresleri, aynı ağda ve aynı arayüz üzerinde tanımlanmıştır.

Arayüz

Adım > 1

"Network > Route Tables" adımları takip edilerek yeni bir Route Tablosu eklenmiştir.

Adım > 2

"Network > Interfaces" adımları takip edilerek 10G ağ arayüzü, eklenen Route Tablosuna dahil edilmiş ve IP adresleri eklenmiştir. 172.16.102.111 ve 172.16.102.112 IP adresleri "Interface IP", 172.16.102.113 IP adresi ise "VIP" adresi olarak tanımlanmıştır.

Adım > 3

"Traffic Manager > Backend Services" adımları takip edilerek ilgili sunucunun Route Tablosu VLAN 102 olarak seçilmiştir. Details aktif edilerek SNAT üzerinden 172.16.102.113 IP adresi seçilmiştir. Herhangi bir seçim yapılmadığı durumda da ilgili route tablosu üzerindeki ilk Interface IP adreslerinden iletişim sağlanır.

Adım > 4

Son olarak vServices ekranı üzerinden 172.16.102.113 VIP adresi ile vService oluşturulmuş Default Backend Services olarakta ilgili Kurum Servisi seçilmiştir.
