TR7 Üzerinde Tek Bir IP Adresi ile Birden Fazla Domain Konfigürasyonu Nasıl Yapılır?
Hakkında
Virtual Host Tabanlı vService Nedir?
TR7 ASP üzerinde vServices, tanımlanan IP adreslerini dinleyerek, bu adreslere gelen isteklerin Host başlık bilgisine göre trafik manipülasyonları ve WAF servislerinin yapılandırılmasını sağlar. L7 DDOS, sıkıştırma, önbellekleme, X-Forwarded-For, loglama, QoS, zaman aşımı ve yük dengeleme algoritmaları gibi özellikler, aynı IP adresini dinleyen farklı sanal hostlar (virtual hosts) için ortak olarak çalışır. Ancak, her bir virtual host için bu özellikler, ilgili domaine özgü herhangi bir kod yazılmasına gerek kalmadan, arayüz üzerinden kolayca yapılandırılabilir ve çalıştırılabilir.
Virtual Host tabanlı vServices oluşturmak için bir adet YÖNLENDİRİCİ vService gereklidir (HTTP (80) üzerinden de istekler karşılanacaksa toplamda iki YÖNLENDİRİCİ vService gerekmektedir). Sonrasında her bir virtual host için, o hosta özel ayarların yapılabildiği ayrı vServices oluşturulmalıdır. Trafik önce YÖNLENDİRİCİ vServices üzerinden gelir, ardından domain bilgisine göre Client IP bilgisi kaybolmadan ilgili virtual host tabanlı vService’e yönlendirilir.
Arayüz > Adım 1
Ağ Konfigürasyonu
Adım > 1.1
Virtual Domains Route Tablosu Oluşturma

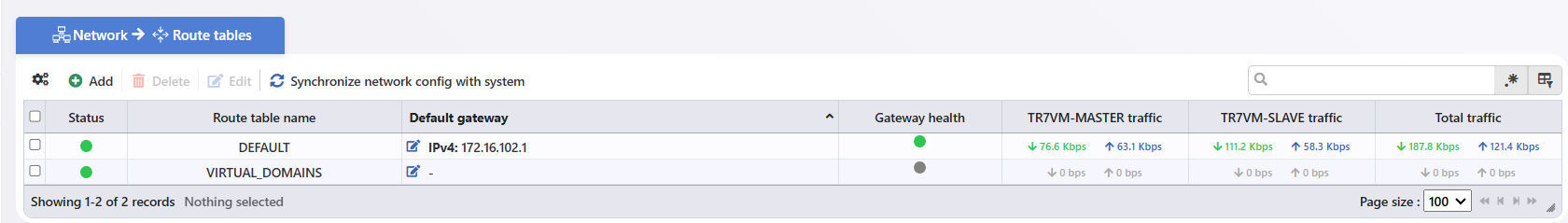

"Network > Route Tables > Add" adımları takip edilir. VIRTUAL_DOMAINS adında bir Route Tablosu oluşturulur.
Adım > 1.2
V-ETH (Peer) Arayüzü Oluşturma (DEFAULT)

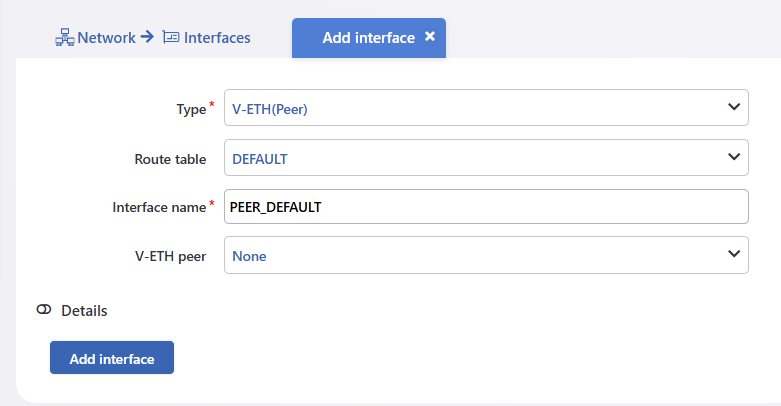

"Network > Interfaces > Actions > Add Interface" adımları takip edilir. DEFAULT Route Tablosu üzerinde V-ETH (Peer) arayüzü oluşturulur.
Uyarı
Eklenen PEER_DEFAULT arayüzü Adım 1.7'de eklenen VIP adresi ile aynı Route Tablosu üzerinde olmalıdır.
Adım > 1.3
V-ETH (Peer) Arayüzü Oluşturma (VIRTUAL_DOMAINS)

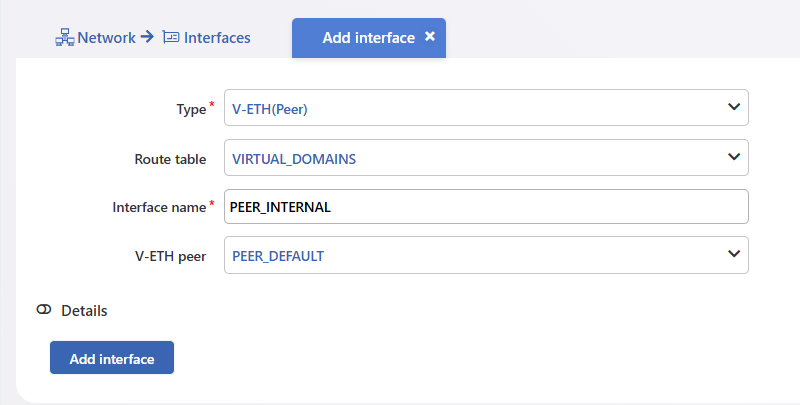

"Network > Interfaces > Actions > Add Interface" adımları tekrar takip edilerek VIRTUAL_DOMAINS Route Tablosu üzerinde yeni bir V-ETH (Peer) daha oluşturulur ve bu peer'lar birbirine bağlanır.
Adım > 1.4
GW IP Adresi Ekleme

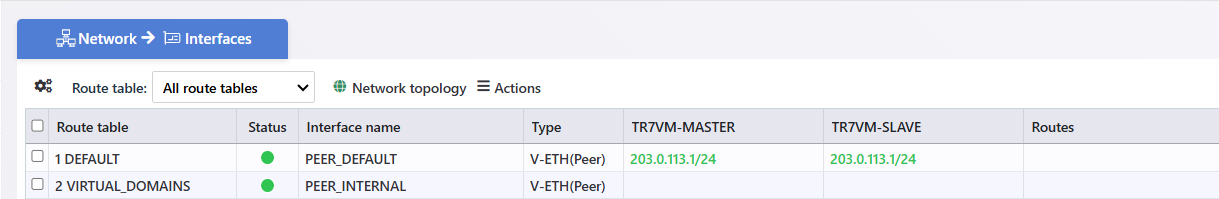

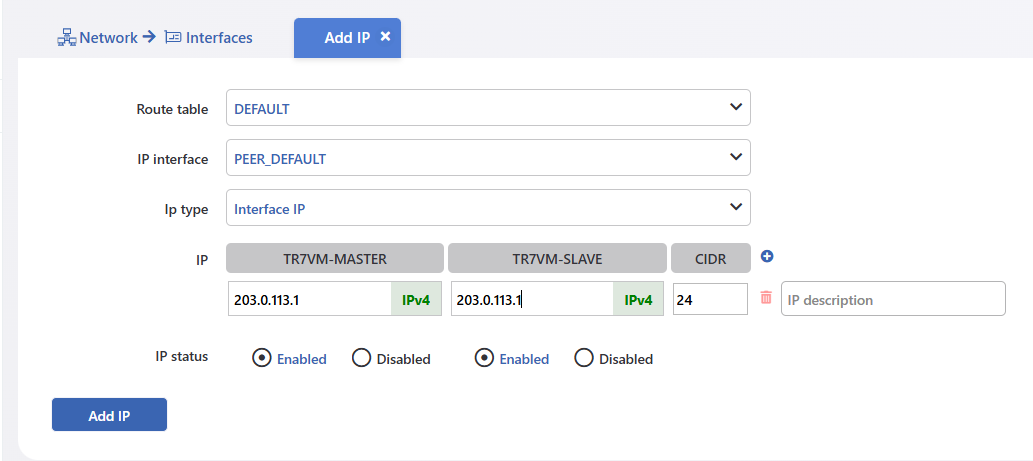

"Network > Interfaces" ekranı üzerinde PEER_DEFAULT arayüzünün üzerine sağ tıklanarak Add IP butonuna tıklanır. IETH ve IANA tarafından rezerve edilmiş olan 203.0.113.0/24 IP adresi bloğundan PEER_DEFAULT arayüzü için hem master hem slave TR7 ASP cihazları için 203.0.113.1 IP adresi girilir ve "Add IP" butonuna tıklanır.
Adım > 1.5
VHOST Karşılama IP Adresi Ekleme (Internal)

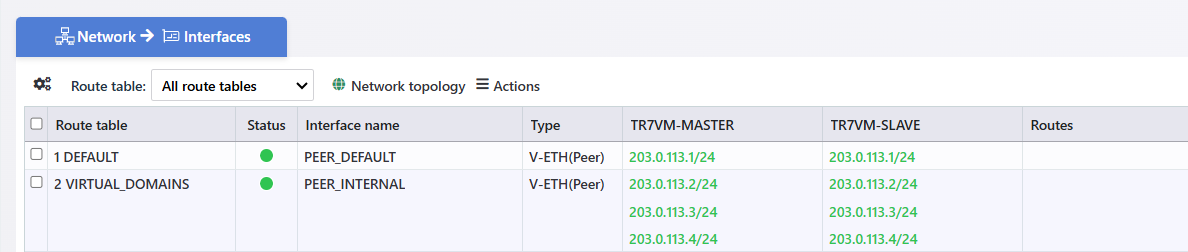

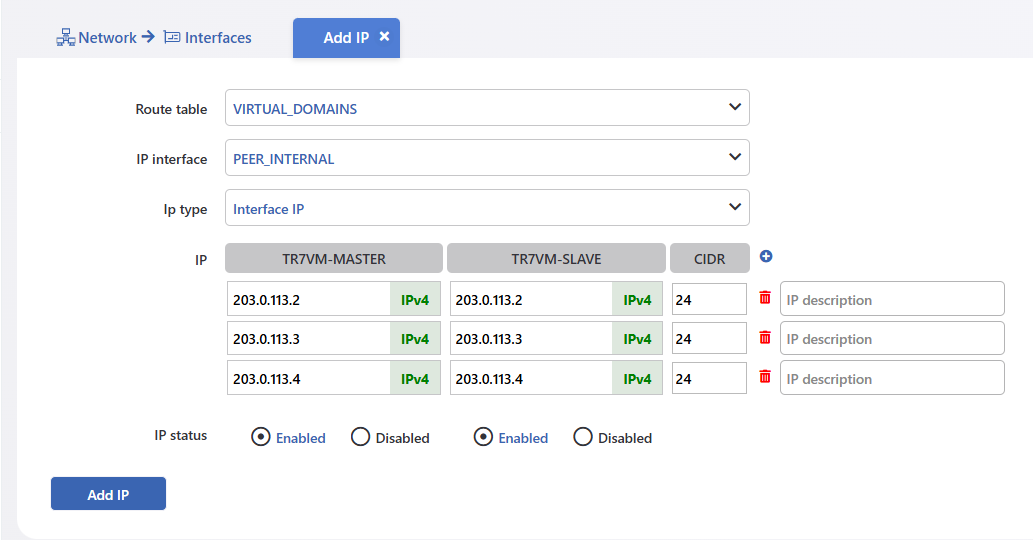

PEER_INTERNAL arayüzü için VHOST vServiceler'inde kullanılacak olan 203.0.113.2, 203.0.113.3, 203.0.113.4 IP adresleri hem master hem slave TR7 cihazları için girilir. Yeni bir VHOST vService oluşturulacağı zaman 203.0.113.0/24 bloğundan yeni IP adresleri eklenebilir.
Adım > 1.6
GW Ekleme

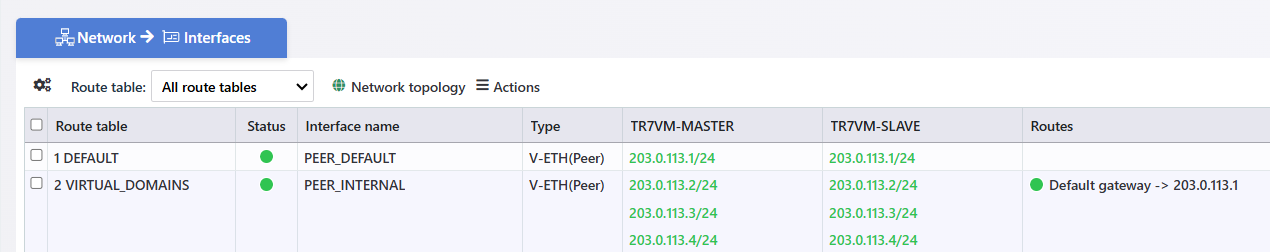

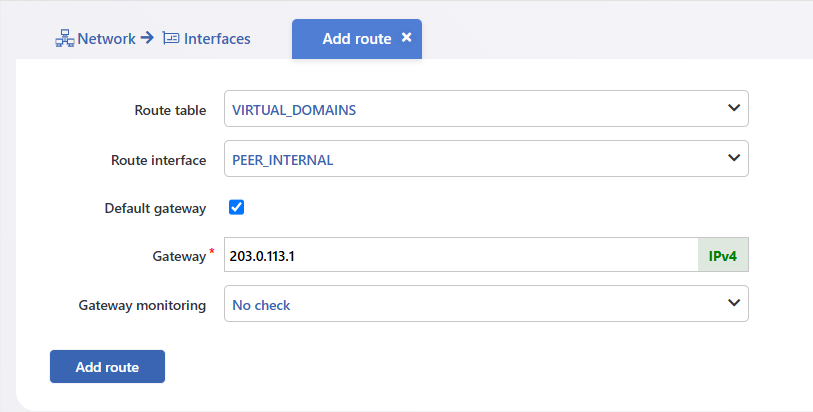

İlk adımda oluşturulan Route Tablosuna gateway eklemek için PEER_INTERNAL arayüzünün üzerine tıklanarak Add Route butonuna tıklanır. Client IP bilgisinin kaybedilmemesi için varsayılan ağ geçidi olarak 203.0.113.1 IP adresi yazılır.
Adım > 1.7
VIP Adresi Ekleme

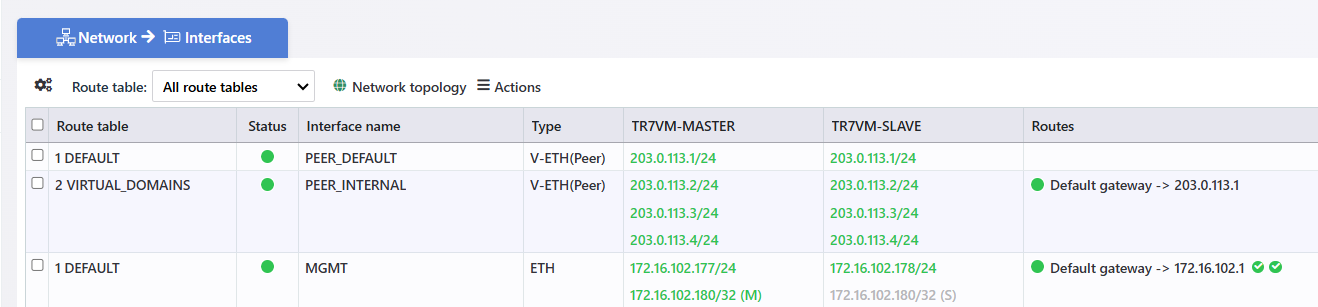

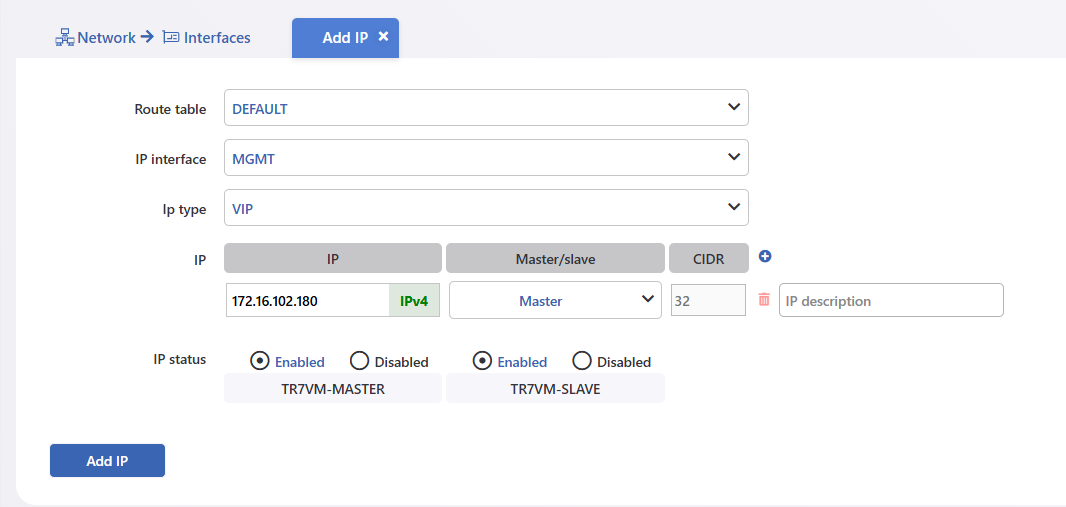

MGMT arayüzünün üzerine tıklanarak Add IP butonuna tıklanır. Local networke bulunan bir IP Adresi VIP olarak tanımlanır.
Arayüz > Adım 2
VHOST vService Konfigürasyonu
Adım > 2.1

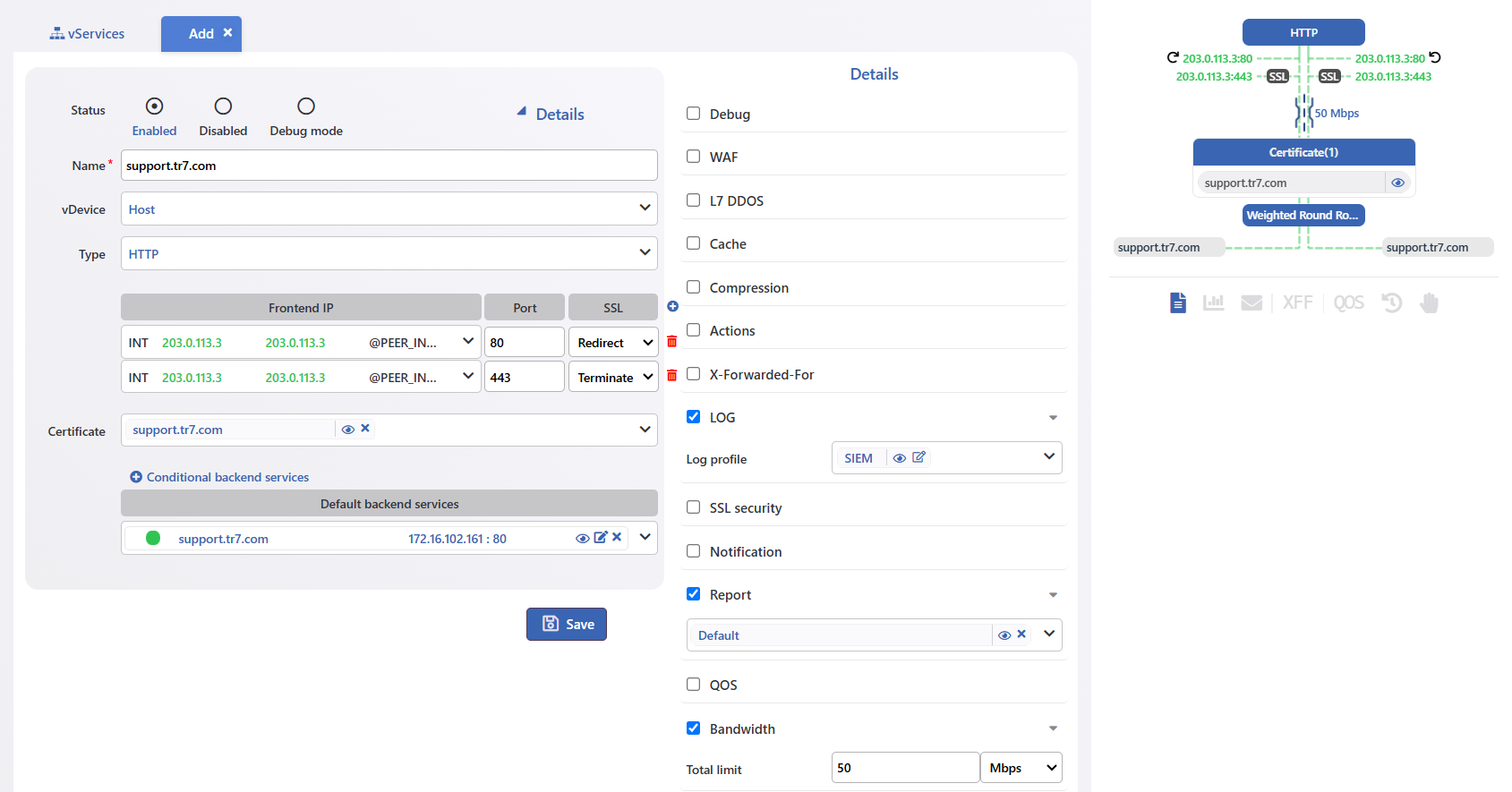

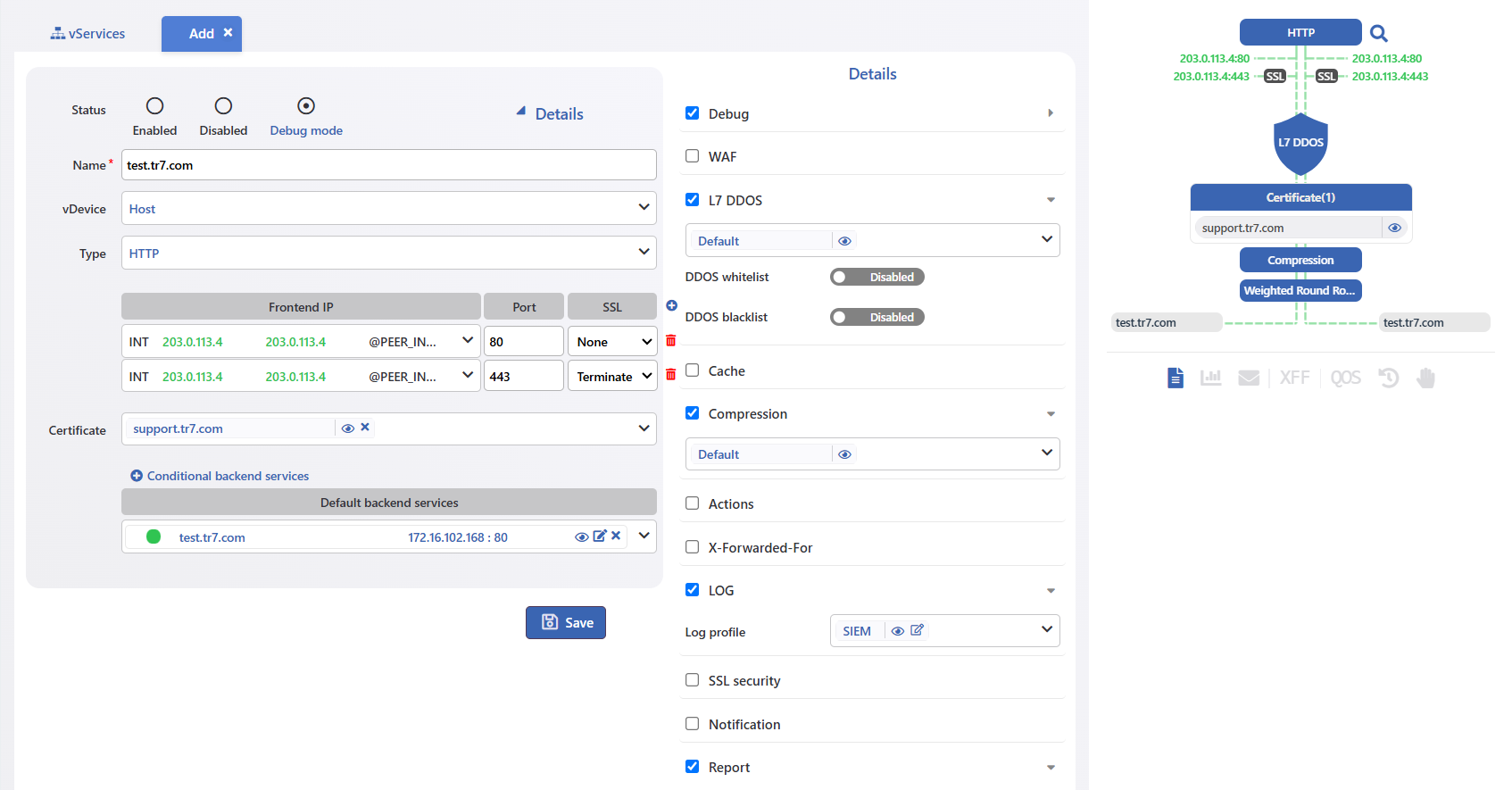

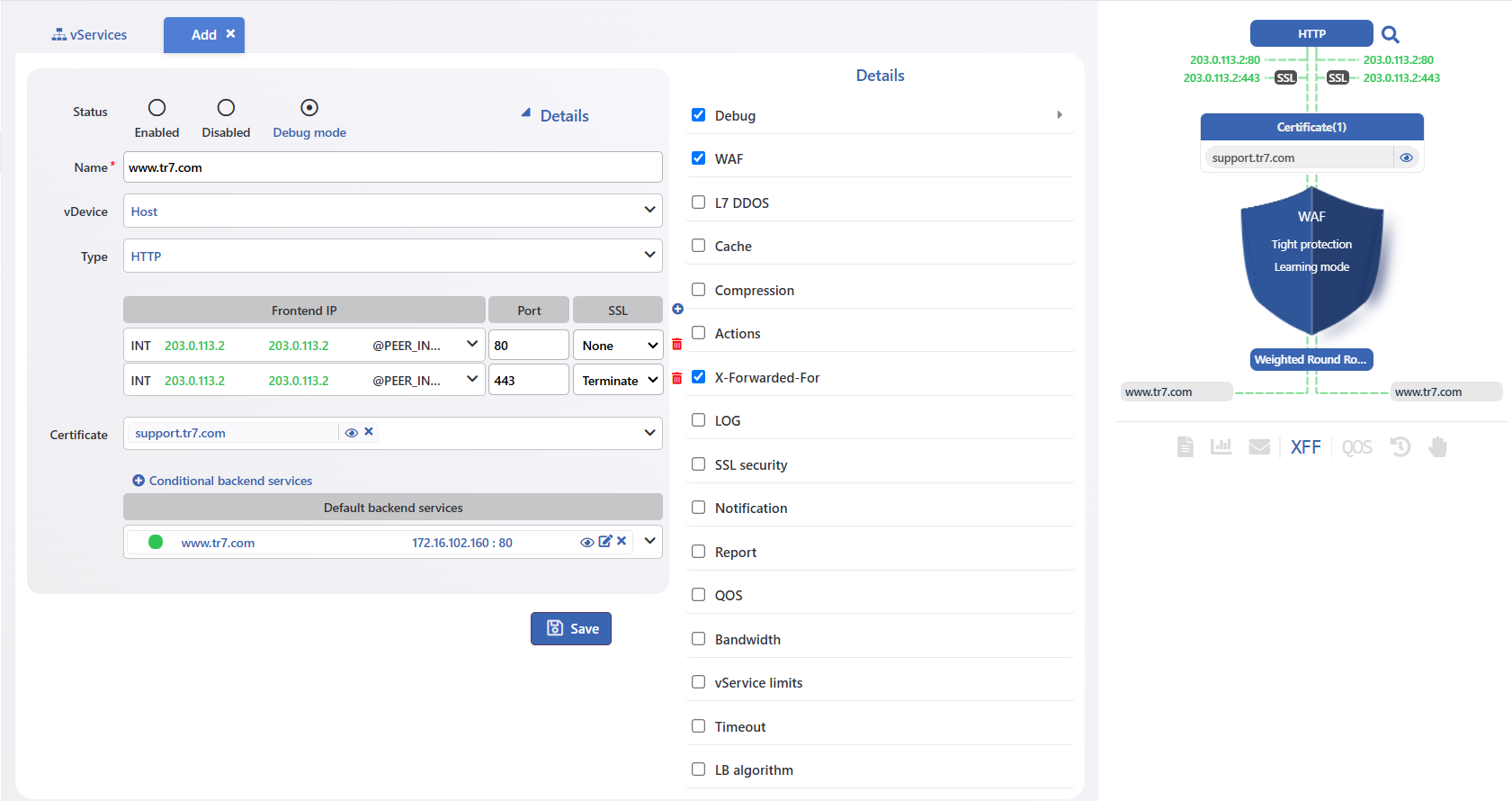

Bu adımlardan sonra network yapılandırması tamamlanmış olup internal IP adresleri ile vServiceler oluşturulur. Burada oluşturulan her Virtual Host vServiceleri için farklı konfigürasyonlar yapılabilir. Örneğin www.tr7.com servisinde WAF aktif edilip support.tr7.com ve test.tr7.com servisleri için aktif edilmeyebilir.
Arayüz > Adım 3
Kurum Servisi Konfigürasyonu
Adım > 3.1

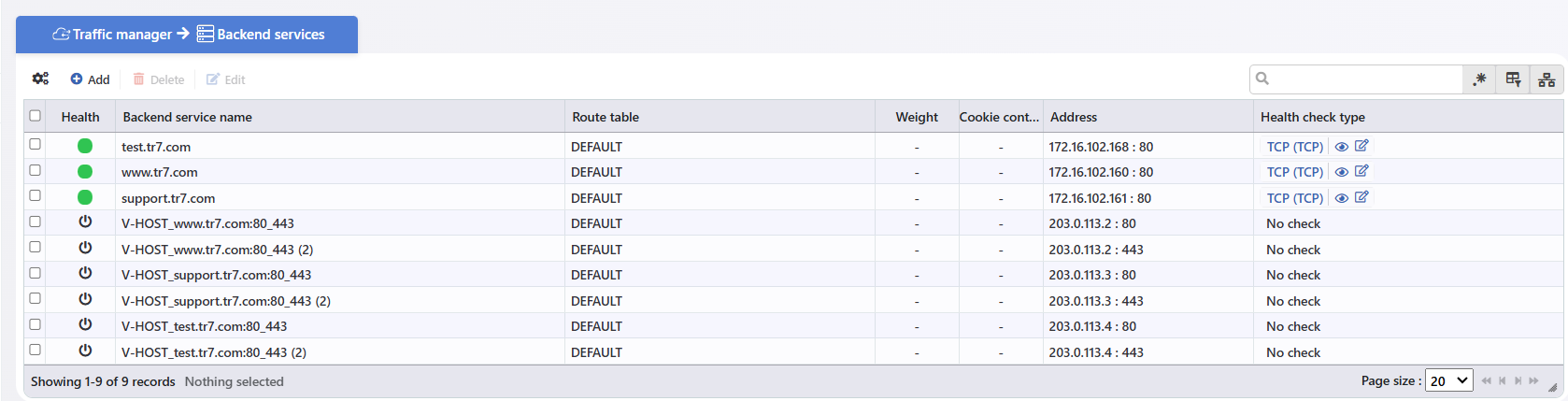

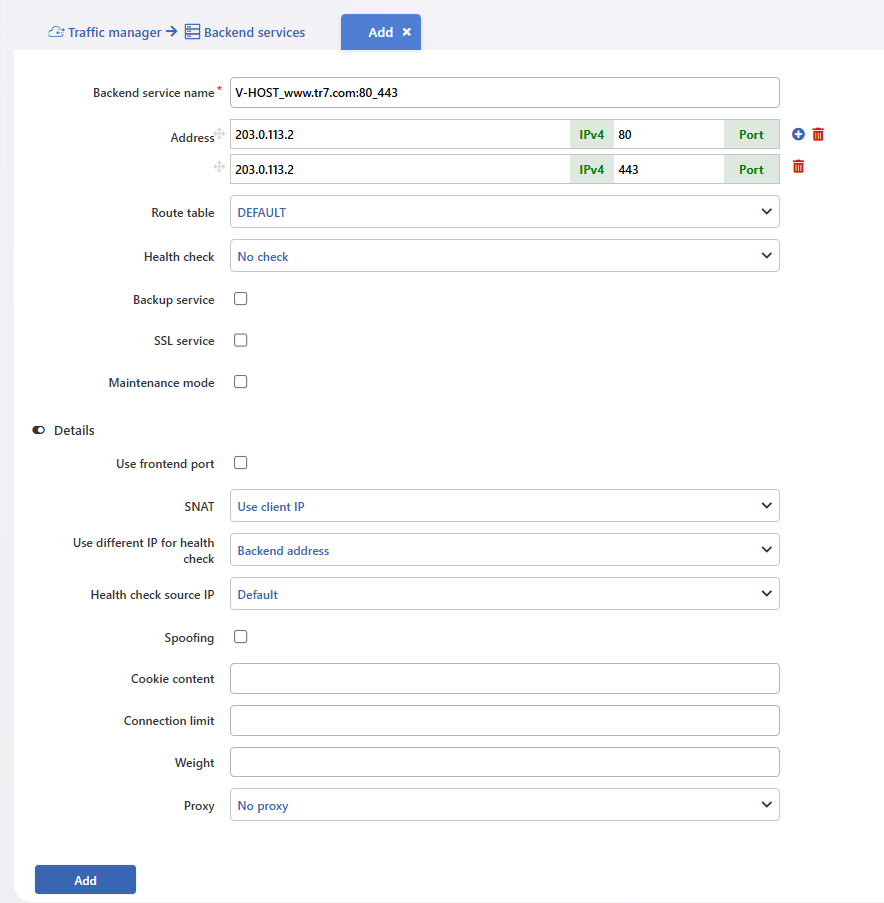

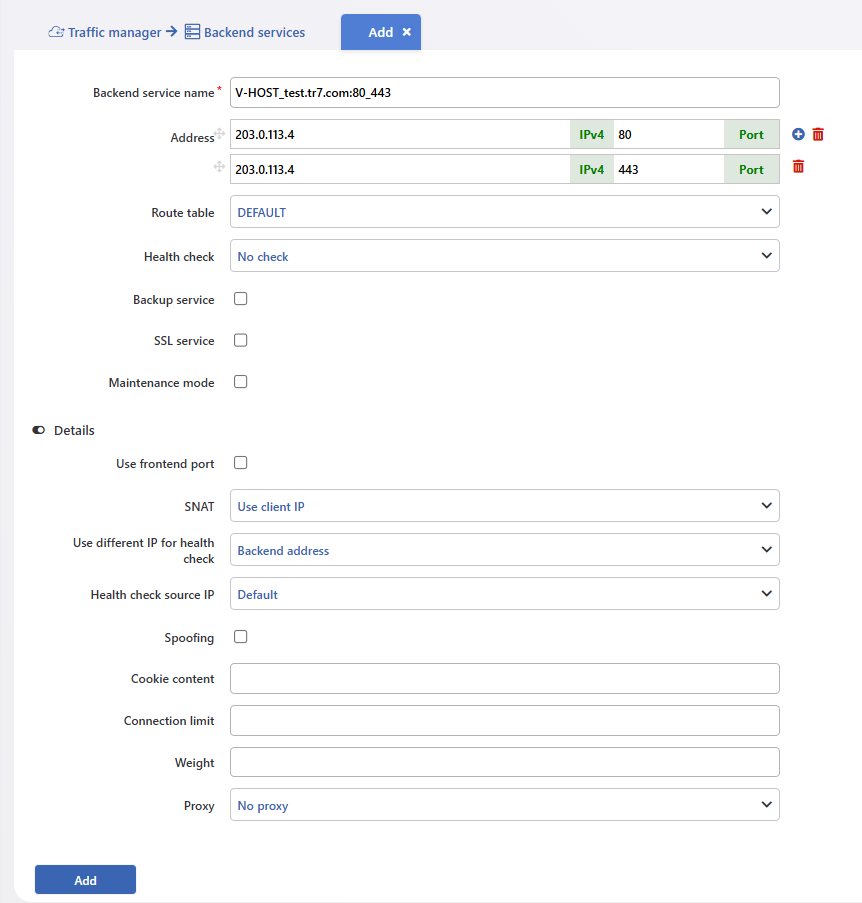

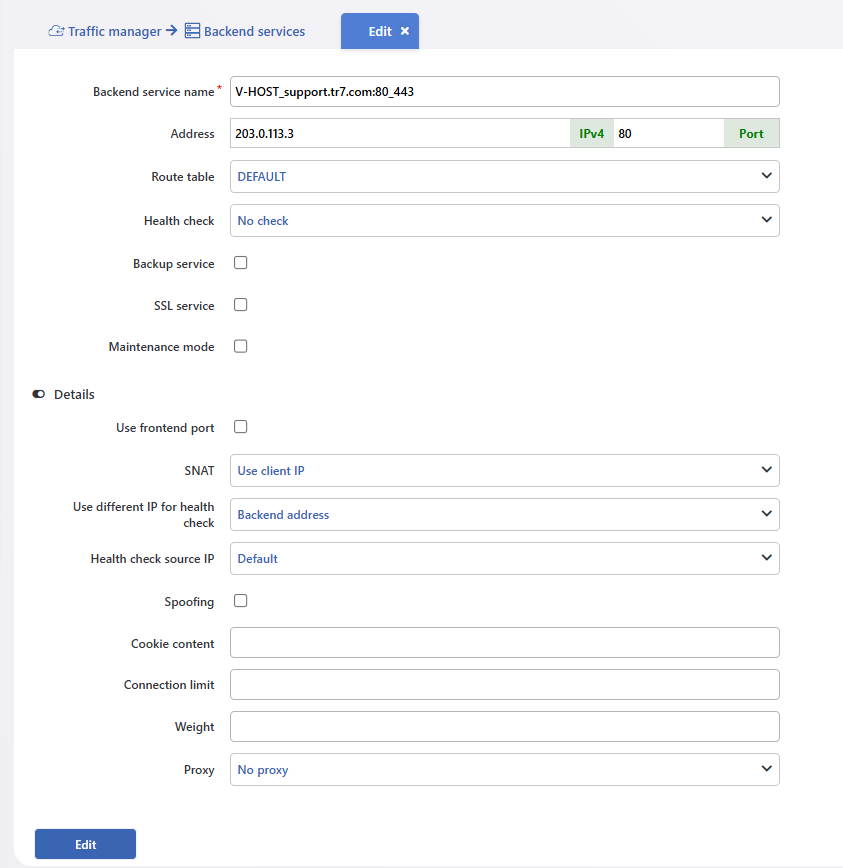

Virtual Host'ların her biri için vServiceler oluşturulduktan sonra "Traffic Manager > Backend Services > Add" adımları takip edilir. YÖNLENDİRİCİ vServicelerde kullanılmak üzere, tanımlanan vServicelein 80 ve 443 portları ayrı ayrı olacak şekilde Kurum Servisi olarak eklenir.
Uyarı
Kurum Servisleri eklenirken "SSL Service" butonu işaretlenmemelidir.
Uyarı
Kurum Servisleri eklenirken Route Tablosu olarak Adım 1.7'de eklenen VIP adresi ile (trafiğin iletileceği) aynı Route Tablosu üzerinde olmalıdır.
Uyarı
Kurum Servisi ekleme ekranında Details > SNAT > Use Client IP seçimi yapılır. Böylelikle Client IP bilgisi korunmuş olur.
Arayüz > Adım 4
YÖNLENDİRİCİ (HTTP 80) vService (HTTP) Konfigürasyonu
Adım > 4.1

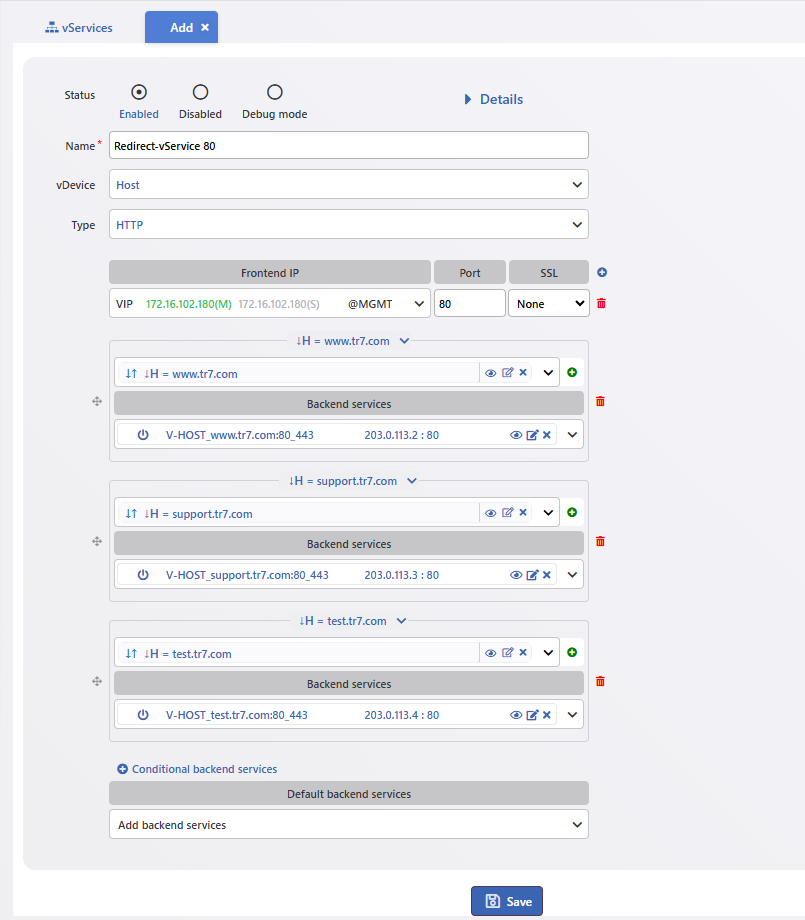

Sırasıyla www.tr7.com, support.tr7.com ve test.tr7.com kurum servislerinin her biri 80 ve 443 portları için eklendikten sonra HTTP (80 portu) üzerinden gelecek olan istekleri karşılayan YÖNLENDİRİCİ vService'in konfigürasyonu yapılır. Host başlık bilgilerine bakılarak gelen istekler Koşullu Dağıtım (Conditional Backend Services) ile ilgili VHOST vService'lerinin 80. portuna yönlendirilir.
Arayüz > Adım 5
YÖNLENDİRİCİ (HTTPS 443) vService (L7 TCP) Konfigürasyonu
Adım > 5.1

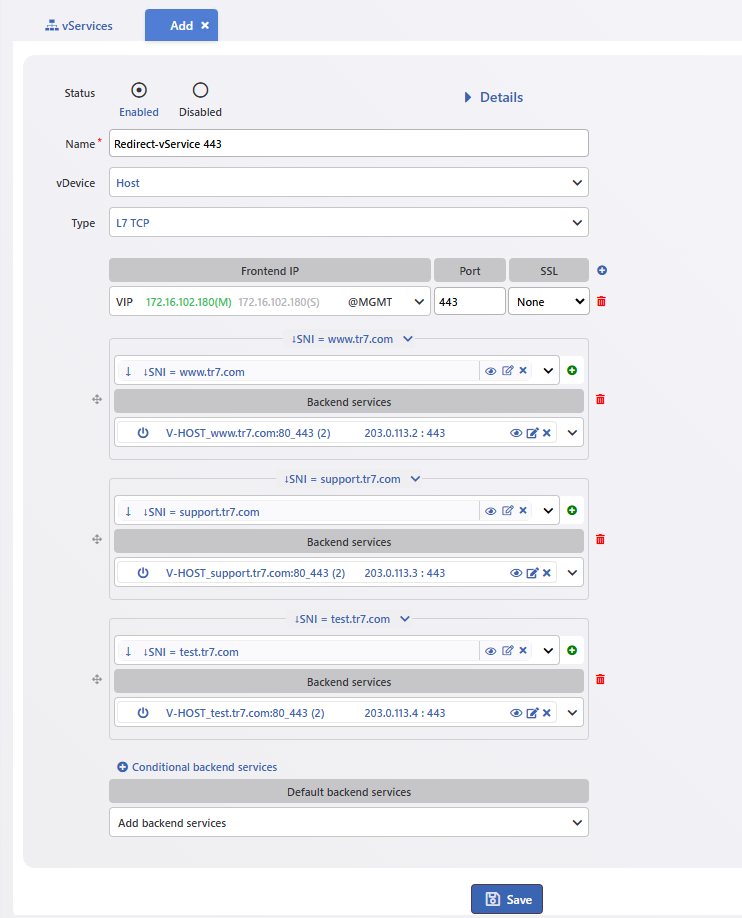

Benzer adımlar HTTPS (443 portu) üzerinden gelecek olan istekleri karşılayan YÖNLENDİRİCİ vService için yapılır. Tipi olarak "L7 TCP" seçilir. SNI bilgisine göre gelen istekler Koşullu Dağıtım (Conditional Backend Services) ile ilgili VHOST vService'lerinin 443. portuna yönlendirilir.

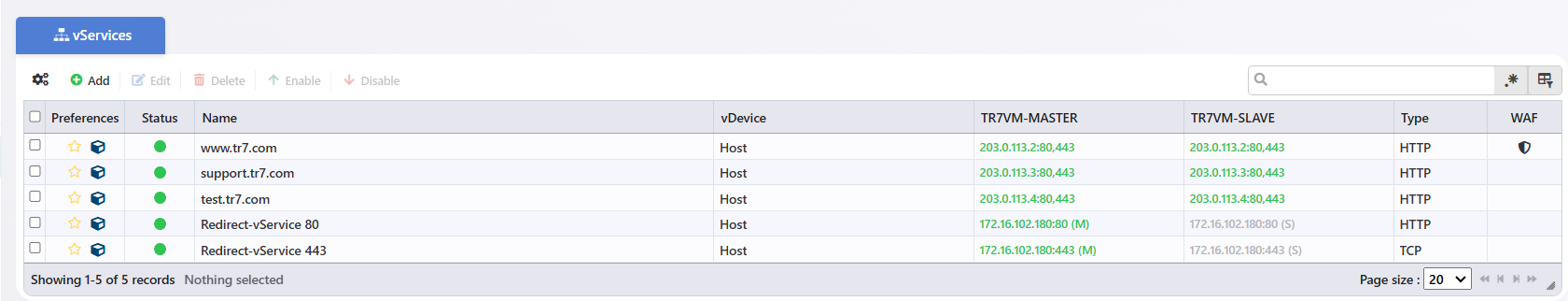

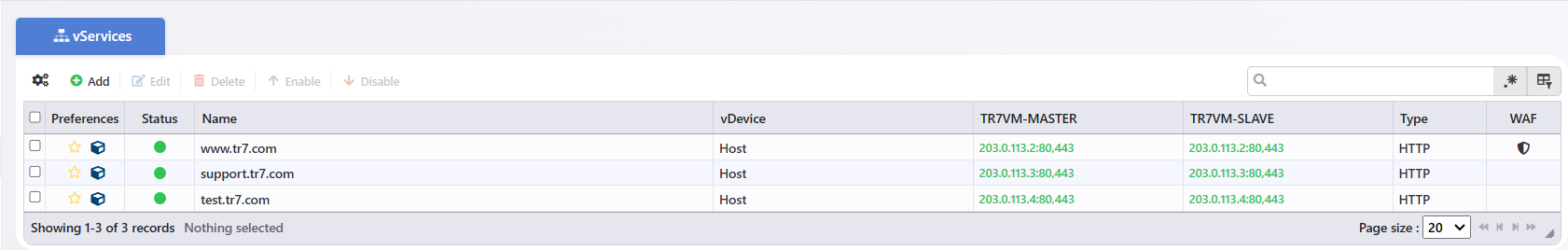

vServices Genel Görünümü aşağıdaki gibi olmalıdır.
Arayüz > Adım 6
Kontrol
Adım > 6.1

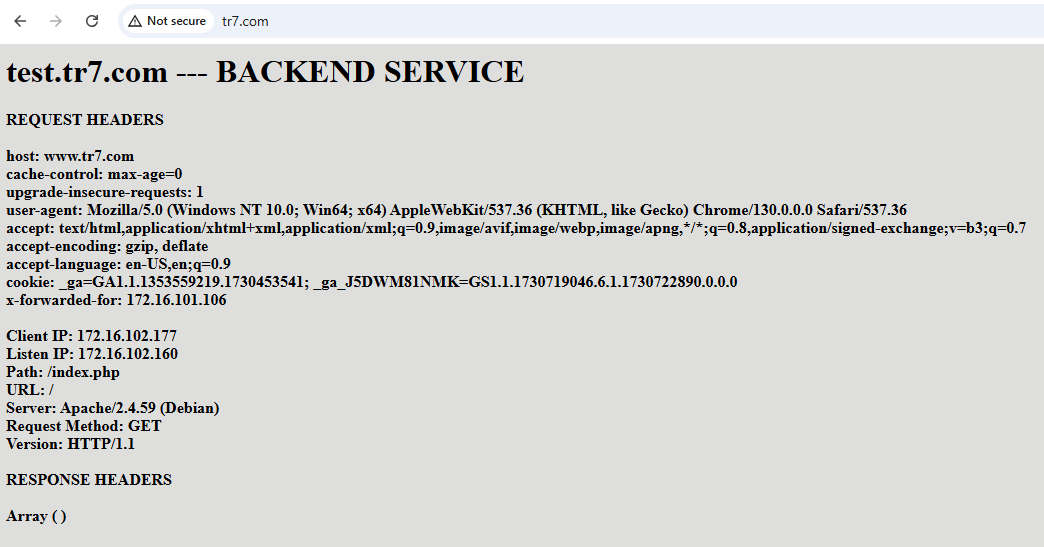

Tarayıcı üzerinden www.tr7.com, support.tr7.com ve test.tr7.com alan adlarına istek yapılır ve vService'lere gelen trafik kontrol edilir.

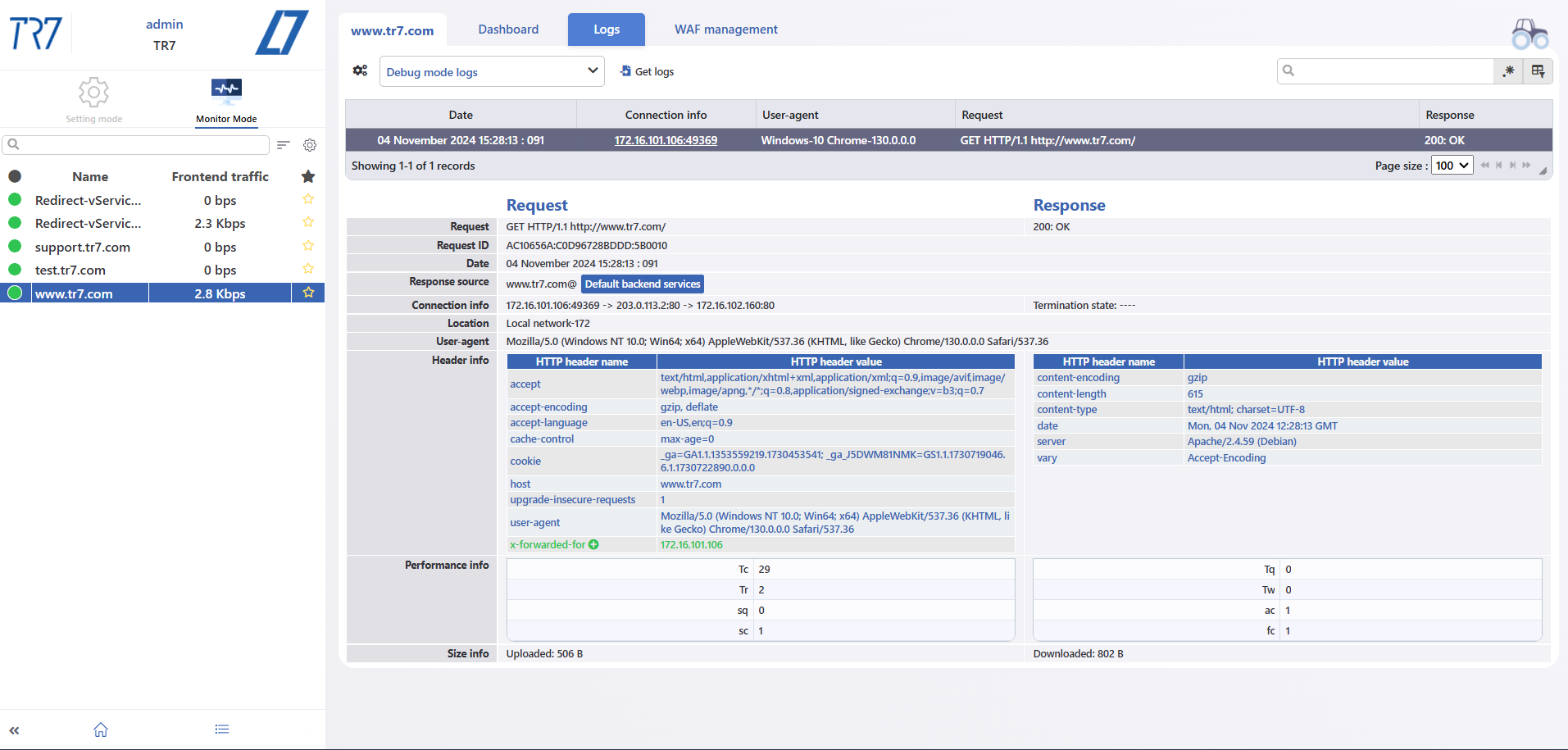

Log Kontrolü için www.tr7.com vService'inin logları kontrol edilerek Client IP bilgisi kaybedilmeden isteklerin başarılı bir şekilde YÖNLENDİRİCİ vService'lerinden VHOST vService'lerine geldiği görüntülenir.
