Dashboard
Hakkında
Bu sekme, TR7 ASP cihazında tanımlanan vService'e ilişkin ayrıntıların bulunduğu sekmedir. vService'ler ile ilgili bilgilerin grafiksel temsilleri, gerçek zamanlı istatistiklerin izlenmesi, günlük kontrolü ve WAF yönetimi gibi çeşitli işlemler bu modda gerçekleştirilir.
Arayüz
Monitör Modu (Monitör Modu > Kullanımı)
- 1 (Search)
vService'leri içinde arama yapmak için kullanılır.
- 2 (Sorting Method)
vService'lerin sıralama yönetimi seçilir.
- 3 (Information to Display)
vService'lerde anlık olarak hangi bilginin gösterileceği seçilir.
- 4 (Add to Favourites)
vService'i favoriye eklemek için tıklanır.

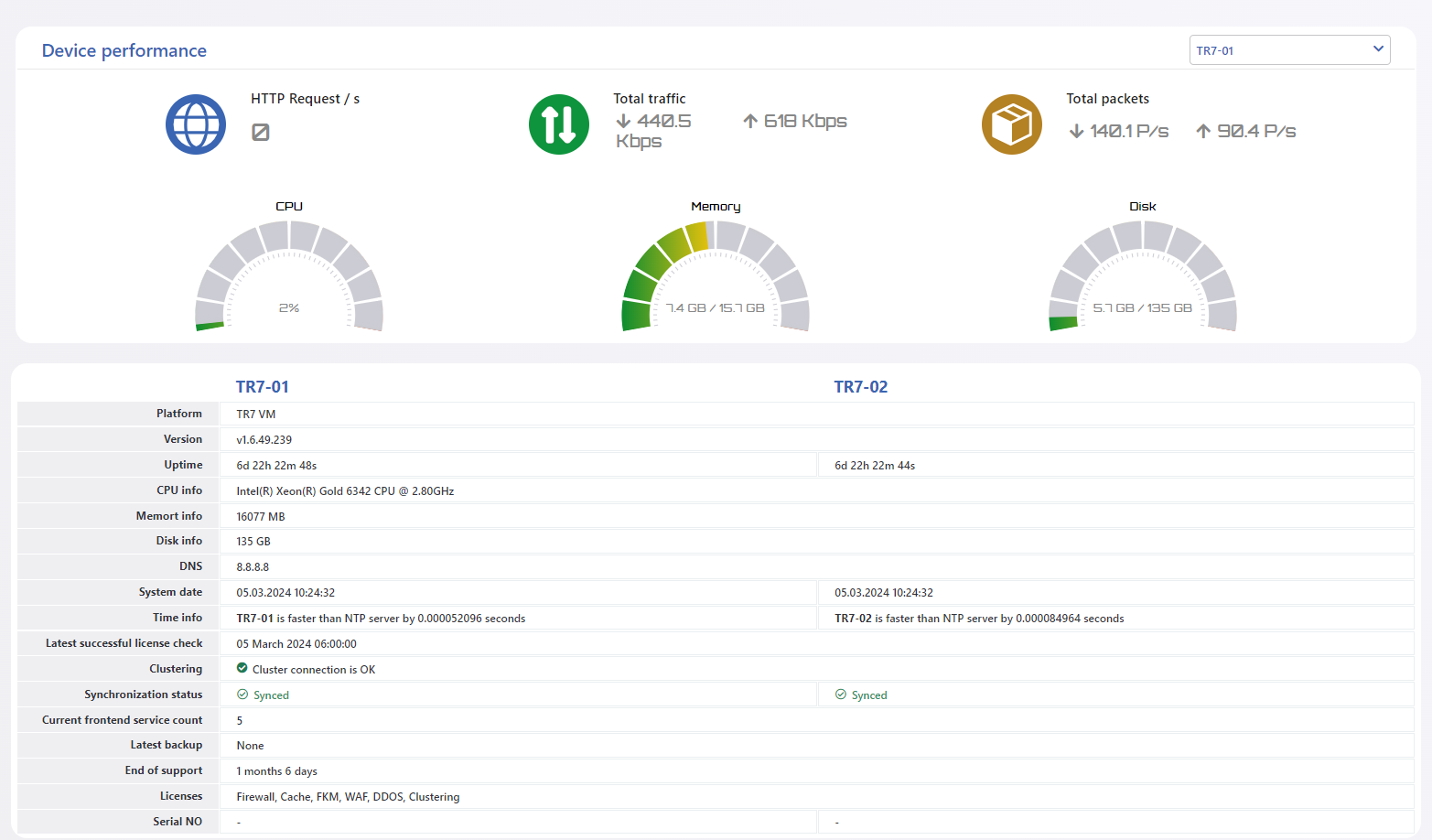

- 5 (General Dashboard)
TR7 ASP cihazına ait dashboard ekranı açılır.
- 6 (vServices)
vService'lerin listesinin bulunduğu ekran açılır.
Arayüz
Monitor Mode (Monitor Mode Dashboard > vService Details)
- 1 (Edit)
Seçilmiş olan vService'in düzenleme ekranı açılır.
- 2 (Statistics)
Seçilmiş olan vService'in istatistiklerinin bulunduğu grafikler açılır. Hem vService'e hem de Kurum Servislerine ait istatistik bilgilerine ulaşılabilir. Ayrıca geriye dönük bilgilerde kontrol edilebilmektedir.
- 3 (Live Stats)
Seçilmiş olan vService'in canlı istatistikleri açılır. Hem vService'e hem de Kurum Servislerine ait anlık bilgiler bu ekran üzerinden takip edilebilmektedir.
- 4 (WAF Report)
İstenilen zaman aralığı seçilerek HTML Olarak Göster butonuna tıklanarak WAF Raporu TR7 ASP arayüzü üzerinden incelenebilir. PDF İndir butonu ile de ilgili rapor pdf olarak indirilebilir. WAF aktif edilen vService'lerde WAF Raporu sekmesi otomatik olarak gelmektedir. Detaylı bilgi için tıklayınız.
- 5 (vService Report)
Rapor Üret butonuna tıklanarak vService'e ait tüm bilgiler excel veya pdf formatında indirilebilir. vService'lerde Rapor Profilini hakkında detaylı bilgi ve nasıl aktif edildiğini görmek için tıklayınız.
- 6 (vService Sessions)
vService'e gelen TCP bağlantılarının anlık durumlarını kontrol etmek için kullanılır. Kaynak IP adresi, kaynak port numarası, hedef IP ve hedef port numarası bilgileri bu ekran üzerinden anlık takip edilebilmektedir.
- 7 (Device Selection)
Cluster yapıda çalışan TR7 ASP cihazlarında hangi cihaz üzerindeki bilgilerin kontrol edileceği seçilir.
- 8 (Time Range)
Bilgilerin görüntüleneceği zaman aralığı seçilir.
- 9 (Auto Refresh)
Dashboard ekranındaki bilgilerin otomatik yenilenme durumu ayarlanır.
- 10 (Refresh)
Refresh ikonuna tıklanarak dashboard ekranındaki bilgiler manuel olarak yenilenir.
