Arayüz Ekle
Hakkında
Arayüzler Nedir?
TR7 ASP cihazı üzerine yeni arayüzler eklenebilir.
Nasıl Eklenir?
TR7 ASP cihazı üzerine yeni bir Arayüz eklemek için TR7 ASP web arayüzü üzerinden, Ağ > Arayüzler > İşlemler > Arayüz Ekle adımları takip edilir.
Eklenebilecek Arayüz Tipleri
- VLAN (802.1Q)
- V-ETH (MACVTAP)
- V-ETH (Peer) [Virtual Ethernet]
- Bond (Balancer-rr)
- LACP (802.3ad)
- Bridge (L2 Switch 802.1d)
Arayüz

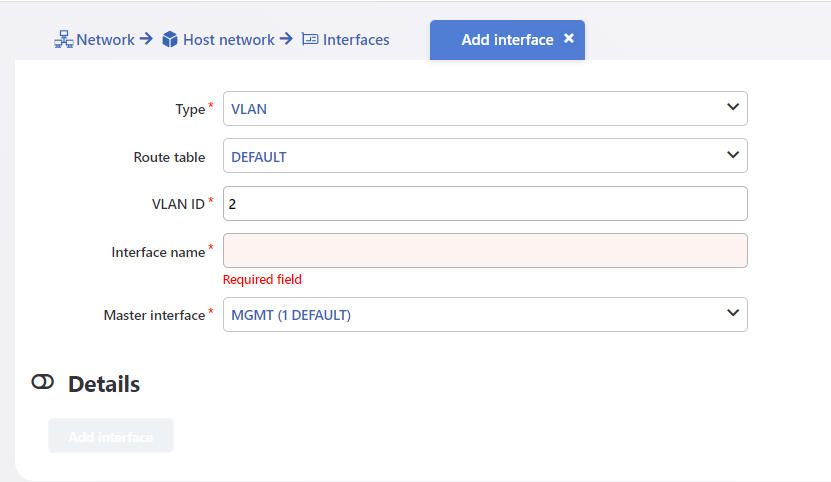

VLAN (802.1Q) > Arayüz Ekleme Formu
"Ağ > Arayüzler > İşlemler > Arayüz Ekle" adımları takip edilerek TR7 ASP cihazı üzerine yeni bir Arayüz eklenir.
VLAN (802.1Q) Nedir?
Sanal Yerel Alan Ağı (VLAN - Virtual Local Area Network), bir Yerel Alan Ağı (LAN - Local Area Network) üzerindeki ağ kullanıcılarının ve kaynakların mantıksal olarak gruplandırılması ve anahtarlayıcı (switch) üzerindeki bağlantı noktalarına (port) atanmasıyla oluşturulur. VLAN'lar kullanılarak Broadcast yayını azalarak, bant genişliği arttırılmış olur.
TR7 ASP cihazları üzerinde 4096 adet VLAN tanımı yapılabilmektedir. VLAN ID’ler sadece 1 kere kullanılabilir. Aynı VLAN ID’li birden fazla VLAN oluşturulamaz. VLAN oluşturulan arayüzü hem Untagged olarak hemde Tagged olarak davranabilmektedir.
- Tipi
VLAN seçilir.
- Route Tablosu
Oluşturulacak olan Arayüzün hangi Route Tablosu üzerinden oluşturulacağı seçilir. Eğer Route Tablosu eklenmemişse seçim yapılamaz ve arayüz DEFAULT Route Tablosu üzerine eklenmiş olur. Route Tabloları hakkında detaylı bilgiye ulaşmak için tıklayınız.
- VLAN ID
Oluşturulacak olan VLAN'ın ID'si girilir. (1-4096)
- Arayüz Adı
Oluşturulacak olan Arayüze ait isim girilir.
- Arayüz
Oluşturulacak olan VLAN'ın hangi Arayüz üzerinde tanımlanacağı seçilir. Açılan listede TR7 ASP cihazı üzerinde bulunan tüm arayüzler listelenir ve seçim yapılır.
- Detaylar
Detaylar butonu aktif edilerek aşağıda listelenen özellik kullanılabilir.
o TCP Hızlandırma
Açılan her yeni TCP bağlantısının Kernel Space'den User Space'e geçirilmesini sağlar.
- Arayüz Ekle
Arayüz Ekle butonuna tıklanarak Arayüz eklenir.
V-ETH (MACVTAP) > Arayüz Ekleme Formu
"Ağ > Arayüzler > İşlemler > Arayüz Ekle" adımları takip edilerek TR7 ASP cihazı üzerine yeni bir Arayüz eklenir eklenir.
V-ETH Nedir?
V-ETH ile seçilecek olan arayüz üzerinde sanallaştırılmış bir bridge arayüzü (MACVTAP) yaratılabilir.
- Tipi
V-ETH seçilir.
- Route Tablosu
Oluşturulacak olan Arayüzün hangi Route Tablosu üzerinden oluşturulacağı seçilir. Eğer Route Tablosu eklenmemişse seçim yapılamaz ve arayüz DEFAULT Route Tablosu üzerine eklenmiş olur. Route Tabloları hakkında detaylı bilgiye ulaşmak için tıklayınız.
- Arayüz Adı
Oluşturulacak olan Arayüze ait isim girilir.
- Arayüz
Oluşturulacak olan V-ETH'ın hangi Arayüz üzerinde tanımlanacağı seçilir. Açılan listede TR7 ASP cihazı üzerinde bulunan tüm arayüzler listelenir ve seçim yapılır.
- Detaylar
Detaylar butonu aktif edilerek aşağıda listelenen özellik kullanılabilir.
o TCP Hızlandırma
Açılan her yeni TCP bağlantısının Kernel Space'den User Space'e geçirilmesini sağlar.
- Arayüz Ekle
Arayüz Ekle butonuna tıklanarak Arayüz eklenir.
V-ETH (Peer) [Sanal Ethernet] > Arayüz Ekleme Formu
"Ağ > Arayüzler > İşlemler > Arayüz Ekle" adımları takip edilerek TR7 ASP cihazı üzerine yeni bir Arayüz eklenir eklenir.
V-ETH (Peer) Nedir?
Birbirinden tamamen izole iki farklı Route Tablosunun birbirleri ile konuşabilmesi için V-ETH (Peer) arayüzü kullanılır.
- Tipi
V-ETH (Peer) seçilir.
- Route Tablosu
Oluşturulacak olan Arayüzün hangi Route Tablosu üzerinden oluşturulacağı seçilir. Eğer Route Tablosu eklenmemişse seçim yapılamaz ve arayüz DEFAULT Route Tablosu üzerine eklenmiş olur. Route Tabloları hakkında detaylı bilgiye ulaşmak için tıklayınız.
- Arayüz Adı
Oluşturulacak olan Arayüze ait isim girilir.
- V-ETH Peer
V-ETH (Peer) arayüzü seçilir.
- Detaylar
Detaylar butonu aktif edilerek aşağıda listelenen özellik kullanılabilir.
o TCP Hızlandırma
Açılan her yeni TCP bağlantısının Kernel Space'den User Space'e geçirilmesini sağlar.
- Arayüz Ekle
Arayüz Ekle butonuna tıklanarak Arayüz eklenir.
Bond (Balance-rr) > Arayüz Ekleme Formu
"Ağ > Arayüzler > İşlemler > Arayüz Ekle" adımları takip edilerek TR7 ASP cihazı üzerine yeni bir Arayüz eklenir eklenir.
Bond (Balance-rr) Nedir?
Bond (Balance-rr), paketleri kullanılabilir ilk arayüzden diğer arayüzlere Round Robin algoritması ile iletir.
TR7 ASP cihazları üzerinde Bond arayüzleri Balancer-rr modu ile oluşturulabilmektedir.
- Tipi
Bond seçilir.
- Route Tablosu
Oluşturulacak olan Arayüzün hangi Route Tablosu üzerinden oluşturulacağı seçilir. Eğer Route Tablosu eklenmemişse seçim yapılamaz ve arayüz DEFAULT Route Tablosu üzerine eklenmiş olur. Route Tabloları hakkında detaylı bilgiye ulaşmak için tıklayınız.
- Arayüz Adı
Oluşturulacak olan Arayüze ait isim girilir.
- Bond Arayüzleri
Oluşturulacak olan Bond'un hangi Arayüz ya da Arayüzler üzerinde tanımlanacağı seçilir. Açılan listede TR7 ASP cihazı üzerinde bulunan tüm arayüzler listelenir ve seçim yapılır.
- Detaylar
Detaylar butonu aktif edilerek aşağıda listelenen özellik kullanılabilir.
o TCP Hızlandırma
Açılan her yeni TCP bağlantısının Kernel Space'den User Space'e geçirilmesini sağlar.
- Arayüz Ekle
Arayüz Ekle butonuna tıklanarak Arayüz eklenir.
LACP (802.3ad) > Arayüz Ekleme Formu
"Ağ > Arayüzler > İşlemler > Arayüz Ekle" adımları takip edilerek TR7 ASP cihazı üzerine yeni bir Arayüz eklenir eklenir.
LACP Nedir?
LACP (802.3ad), birden fazla fiziksel arayüzü tek bir kanal üzerinden yedekli yapıda çalışmasını sağlayan bir protokoldür.
TR7 ASP cihazları üzerinde Arayüzler ile LACP oluşturulabilmektedir.
- Tipi
LACP seçilir.
- Route Tablosu
Oluşturulacak olan Arayüzün hangi Route Tablosu üzerinden oluşturulacağı seçilir. Eğer Route Tablosu eklenmemişse seçim yapılamaz ve arayüz DEFAULT Route Tablosu üzerine eklenmiş olur. Route Tabloları hakkında detaylı bilgiye ulaşmak için tıklayınız.
- Arayüz Adı
Oluşturulacak olan Arayüze ait isim girilir.
- Bond Arayüzleri
Oluşturulacak olan LACP'nin hangi Arayüz ya da Arayüzler üzerinde tanımlanacağı seçilir. Açılan listede TR7 ASP cihazı üzerinde bulunan tüm arayüzler listelenir ve seçim yapılır.
- LACP Transmit Rate
LACP iki cihaz arasında senkronize olurken, LACP-PDU'ların her 1 saniyede 1 kere mi yoksa her 30 saniyede 1 kere mi gönderileceği seçilir.
Hızlı Mod > Her 1 saniyede 1 LACP-PDU gönderilir.
Yavaş Mod > Her 30 saniyede 1 LACP-PDU gönderilir.
- Detaylar
Detaylar butonu aktif edilerek aşağıda listelenen özellik kullanılabilir.
o TCP Hızlandırma
Açılan her yeni TCP bağlantısının Kernel Space'den User Space'e geçirilmesini sağlar.
- Arayüz Ekle
Arayüz Ekle butonuna tıklanarak Arayüz eklenir.
Bridge (L2 Switch 802.1d) > Arayüz Ekleme Formu
"Ağ > Arayüzler > İşlemler > Arayüz Ekle" adımları takip edilerek TR7 ASP cihazı üzerine yeni bir Arayüz eklenir eklenir.
Bridge Nedir?
Bridge (L2 Switch 802.1d), iki veya daha fazla arayüzü birleştirerek sanal bir L2 Switch 802.1d yaratılmak için kullanılır.
TR7 ASP cihazları üzerinde Arayüzler ile Bridge oluşturulabilmektedir.
- Tipi
Bridge seçilir.
- Route Tablosu
Oluşturulacak olan Arayüzün hangi Route Tablosu üzerinden oluşturulacağı seçilir. Eğer Route Tablosu eklenmemişse seçim yapılamaz ve arayüz DEFAULT Route Tablosu üzerine eklenmiş olur. Route Tabloları hakkında detaylı bilgiye ulaşmak için tıklayınız.
- Arayüz Adı
Oluşturulacak olan Arayüze ait isim girilir.
- Bridge Arayüzleri
Oluşturulacak olan Bridge'nin hangi Arayüz ya da Arayüzler üzerinde tanımlanacağı seçilir. Açılan listede TR7 ASP cihazı üzerinde bulunan tüm arayüzler listelenir ve seçim yapılır.
- Detaylar
Detaylar butonu aktif edilerek aşağıda listelenen özellik kullanılabilir.
o TCP Hızlandırma
Açılan her yeni TCP bağlantısının Kernel Space'den User Space'e geçirilmesini sağlar.
- Arayüz Ekle
Arayüz Ekle butonuna tıklanarak Arayüz eklenir.
