Arayüzleri Listeleme Ekranı
Hakkında
Arayüzler Ekranında Neler Yapılır?
"Ağ > Arayüzler" ekranında TR7 ASP cihazı üzerinde tanımlı olan tüm arayüzlerin listesine ulaşılır. Bu ekran üzerinde yapılabilecek işlemler aşağıdaki tabloda verilmiştir.
| Ağ > Arayüzler | Yapılabilecek İşlemler |
|---|---|
| Arayüz İşlemleri | Ekleme - Düzenleme - Silme |
| IP Adresi İşlemleri | Ekleme - Düzenleme - Silme |
| Yönlendirme İşlemleri | Ekleme - Düzenleme - Silme |
| Route Tablosu İşlemleri | Ekleme - Düzenleme - Silme |
Arayüz (A)
Ağ Arayüzleri Yönetimi (A)
"Ağ > Arayüzler" adımları takip edilerek TR7 ASP cihazı üzerinde ekli olan tüm Arayüzlerin listesine ulaşılır.
- 1 (Tabloda Gösterilecek Bilgiler)
Arayüzlerin listesinin bulunduğu tabloda hangi bilgilerin gösterilip gösterilmeyeceği seçilir.
Seçilebilecek ve varsayılan olarak seçili gelen bilgiler;
- Route Tablosu
- Arayüz Adı
- TR7 ASP Sunucu Adı (Hostname) > Detaylar için Yerelleştirme sayfasına göz atınız.
- Yönlendirmeler
- Durum
- Tipi
- IP Açıklaması
- 2 (Route Tablosu)
İstenilen Route Tablosu seçimi yapılarak ilgili Route Tablosundaki arayüzleri listelemek için kullanılır. Route Tabloları hakkında detaylı bilgiye ulaşmak için tıklayınız.
Uyarı
TR7 ASP cihazı üzerinde birden fazla Route Tablosu olması durumunda "Ağ > Arayüzler" ekranından Route Tablosu seçimi yapılabilir. Eğer Route Tablosu eklenmemişse bu ekranda listelenmez. Route Tabloları hakkında detaylı bilgiye ulaşmak için tıklayınız.
- 3 (Ağ Topolojisi)

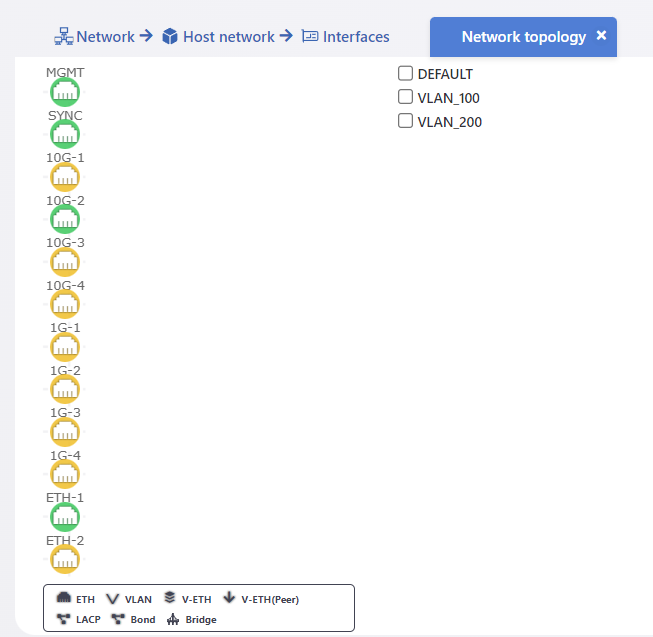

Ağ Topolojisi butonuna tıklanarak arayüzlerin topolojisine ulaşılır.

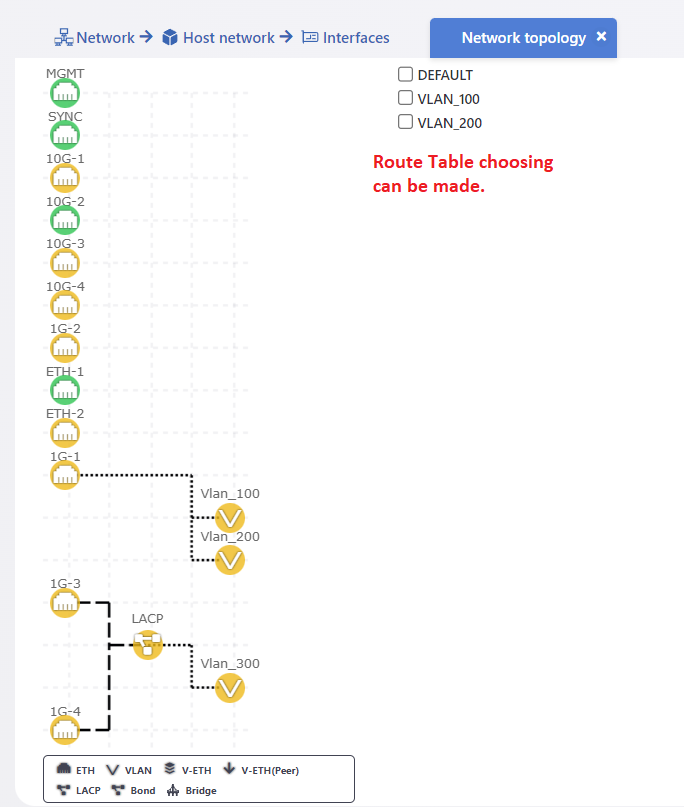

İkinci şekilde ETH-1 arayüzünün üzerinde VLAN100 ve VLAN200 oluşturulduğu, ETH-3 ve ETH-4 arayüzlerinde LACP oluşturulup üzerinde VLAN150 oluşturulduğu topolojiden kolay bir şekilde anlaşılmaktadır.
- 4 (İşlemler)
İşlemler butonuna tıklanarak aşağıdaki şekilde gösterilen işlemler yapılmaktadır.
- Arayüz eklemek için tıklayınız.
- Seçili arayüze IP adresi eklemek için tıklayınız.
- Yönlendirme eklemek için tıklayınız.
- Route Tablosu eklemek için tıklayınız.
- Seçili arayüzü Düzenlemek için tıklayınız.
o Seçili Arayüzü/Arayüzleri Sil
Arayüzlerin bulunduğu listeden istenilen arayüz ya da arayüzler seçilerek Seçili Arayüzü/Arayüzleri Sil butonuna tıklandığında ilgili arayüzler silinir.
Uyarı
"Arayüz Tipi > Fiziksel" olan arayüzler TR7 ASP cihazı üzerinden silinemez. Bu arayüzler fiziksel olarak cihaz üzerinde bulunan veya sanal TR7 cihazı için sanallaştırma ortamında eklenmiş olan arayüzlerdir. Bu işlem için TR7 Destek Ekibi tarafından yardım talep etmeniz önerilir.
o Ağı Sistem ile Eşleştir
TR7 ASP cihazı üzerindeki mevcut konfigürasyonun ve mevcutta çalışan sistemin konfigürasyonunun birbirleriyle eşitlenmesi için Ağı Sistem ile Eşleştir butonuna tıklanır. Butona tıklandıktan sonra TR7 web arayüzü üzerinde sol altta eşleşme işlemine ait durumu, aşağıdaki şekilde gösterilen simgelerden takip edilebilir.
- 5 (Arama)
Tabloda bulunan tüm ifadeleri aramak için kullanılır.
- 6 (Sayfa Bilgisi)
Açılan listede kaç adet Arayüz olduğunun ve kaç adet Arayüzün listelendiğinin bilgisi bulunmaktadır.
- 7 (Arayüz ve IP Adreslerinin Gösterimi)
Arayüzlerin ve IP adreslerinin durumlarına ait renklerle ilgili bilgiler aşağıdaki görsellerde verilmiştir.
Arayüzlerde durum bilgisinin üzerine gelinerek TR7 ASP cihazı üzerindeki durumu görüntülenebilir.
Arayüzlere Sağ Tıklama ile Açılan Pencereler
Sağ Tıklama Pencereleri
"Ağ > Arayüzler" adımları takip edilerek gelen ekranda arayüzün üzerine, IP adreslerinin üzerine ve varsayılan ağ geçidi üzerine sağ tıklanarak açılan pencereden aşağıdaki işlemler hızlıca yapılabilmektedir.
- Arayüze Sağ Tıklama
o Arayüzü Düzenle
İlgili arayüzün düzenleme formu açılır. Arayüzün düzenleme formu ile ilgili detaylar için tıklayınız.
o Kapat
Seçili arayüz açıksa Kapat butonu ile devre dışı bırakılır.
o Aç
Seçili arayüz kapalıysa Aç butonu ile devreye alınır.
o İstatistik
İlgili arayüze ait istatistiklerin bulunduğu ve bildirimlerin olduğu pencere açılır.
o IP Ekle
İlgili arayüze IP adresi ekleme formu açılır. Seçili arayüze IP adresi eklemek için tıklayınız.
o Yönlendirme Ekle
İlgili arayüze statik yönlendirme ekleme formu açılır. Yönlendirme eklemek için tıklayınız.
- IP Adresine Sağ Tıklama
o IP Sil
İlgili IP adresi IP Sil butonuna tıklanarak TR7 ASP cihazı üzerinden silinir.
o IP Düzenle
İlgili IP adresinin düzenleme formu açılır.
o (HOSTNAME) Devreye Al
İlgili IP adresi devre dışıysa Devreye Al butonuna tıklanarak devreye alınır.
o (HOSTNAME) Devre Dışı Bırak
İlgili IP adresi devredeyse Devre Dışı Bırak butonuna tıklanarak devre dışı bırakılır.
o Arayüzü Düzenle
İlgili arayüzün düzenleme formu açılır. Arayüzün düzenleme formu ile ilgili detaylar için tıklayınız.
o Kapat
Seçili arayüz açıksa Kapat butonu ile devre dışı bırakılır.
o Aç
Seçili arayüz kapalıysa Aç butonu ile devreye alınır.
o İstatistik
İlgili arayüze ait istatistiklerin bulunduğu ve bildirimlerin olduğu pencere açılır.
o IP Ekle
İlgili arayüze IP adresi ekleme formu açılır. Seçili arayüze IP adresi eklemek için tıklayınız.
o Yönlendirme Ekle
İlgili arayüze statik yönlendirme ekleme formu açılır. Yönlendirme eklemek için tıklayınız.
- Varsayılan Ağ Geçidine Sağ Tıklama
o Düzenle
Varsayılan ağ geçidinin düzenleme formu açılır.
o Sil
Varsayılan ağ geçidi ilgili arayüzden silinir.
o Arayüzü Düzenle
İlgili arayüzün düzenleme formu açılır. Arayüzün düzenleme formu ile ilgili detaylar için tıklayınız.
o Kapat
Seçili arayüz açıksa Kapat butonu ile devre dışı bırakılır.
o Aç
Seçili arayüz kapalıysa Aç butonu ile devreye alınır.
o İstatistik
İlgili arayüze ait istatistiklerin bulunduğu ve bildirimlerin olduğu pencere açılır.
o IP Ekle
İlgili arayüze IP adresi ekleme formu açılır. Seçili arayüze IP adresi eklemek için tıklayınız.
o Yönlendirme Ekle
İlgili arayüze statik yönlendirme ekleme formu açılır. Yönlendirme eklemek için tıklayınız.
Arayüz (B)
Seçilen Arayüzün Ayrıntıları (B)
"Ağ > Arayüzler" adımları takip edildikten sonra herhangi bir arayüzün üzerine tıklandığında ekranın sağ tarafında ilgili arayüze ait bilgilerin olduğu pencere açılır.
- 7 (İlgili Arayüzün Topolojisini Göster/Gizle)
Arayüz isminin yanında bulunan simgeye tıklandığında ilgili arayüze ait topoloji gizlenir.
- 8 (İşlemler)
İşlemler butonuna tıklanarak ilgili arayüzde aşağıdaki işlemler yapılabilir.
o İstatistik
İlgili arayüze ait istatistiklerin bulunduğu ve bildirimlerin olduğu pencere açılır.
o Sil
İlgili arayüz Sil butonuna tıklanarak TR7 ASP cihazı üzerinden silinir.
o Arayüzü Düzenle
İlgili arayüzün düzenleme formu açılır. Arayüzün düzenleme formu ile ilgili detaylar için tıklayınız.
o Aç
Seçili arayüz kapalıysa Aç butonu ile devreye alınır.
o Kapat
Seçili arayüz açıksa Kapat butonu ile devre dışı bırakılır.
- 9 (İlgili Arayüzün Topolojisi)
İlgili arayüze ait topolojinin görüntüsüne ait diagram bulunmaktadır.
- 10 (IP Ekle)
İlgili arayüze IP adresi ekleme formu açılır. Seçili arayüze IP adresi eklemek için tıklayınız.
- 11 (Yönlendirme Ekle)
İlgili arayüze statik yönlendirme ekleme formu açılır. Yönlendirme eklemek için tıklayınız.
- 12 (İlgili Arayüzü Aç/Kapat)
İlgili arayüzü devreye alıp devre dışı bırakmak için Aç - Kapat butonları kullanılır. Ayrıca ilgili arayüze ait arayüzün trafiği, mac adresi bilgisi, MTU bilgisi, hız bilgisi ve Route Tablosu gibi bilgilerde buradan kontrol edilebilmektedir.
Açık (Ayakta)
Kapalı
- 13 (Route Tablosu İşlemleri)
İşlemler butonuna tıklanarak ilgili arayüzün bulunduğu Route Tablosuna ait aşağıdaki işlemler yapılabilir.
o Route Tablosunu Düzenle
İlgili Route Tablosunun düzenleme formu açılır.
o Route Tablosunu Sil
İlgili Route Tablosu silinir.
o İstatistik
İlgili Route Tablosuna ait istatistiklerin bulunduğu ve bildirimlerin olduğu pencere açılır.
