vDevice
Hakkında
vDevice, TR7 ASP cihazı üzerinde birden fazla ve birbirinden tamamen izole ağlar oluşturmak için kullanılan yazılımsal bir katmandır. vDevice kullanılarak olası DDoS saldırılarına karşı koruma sağlanır. Her bir ağın kendi ön tanımlı ağ geçidi (default gateway) olabilmektedir. vDevice lisansın ve fiziksel donanımın el verdiği süre boyunca sınırsız sayıda oluşturulabilir. Her vDevicea fiziksel donanımın yettiği sürece ağ arayüzleri, işlemci çekirdekleri, bellek ve disk atanabilir.
Nasıl Eklenir?
Yeni bir vDevice eklemek için TR7 ASP web arayüzü üzerinden, Settings > vDevices > Add adımları takip edilir.
Yardımcı Bilgi
Cluster olarak çalışan TR7 ASP cihazlarında vDevice işlemlerinin (oluşturma, düzenleme ve silme gibi) ayrı ayrı yapılmasına gerek yoktur. 1. cihaz olarak seçilen TR7 ASP cihazının, arayüzünde yapılan değişiklikler 2. TR7 ASP cihazına otomatik olarak geçmektedir.
Arayüz

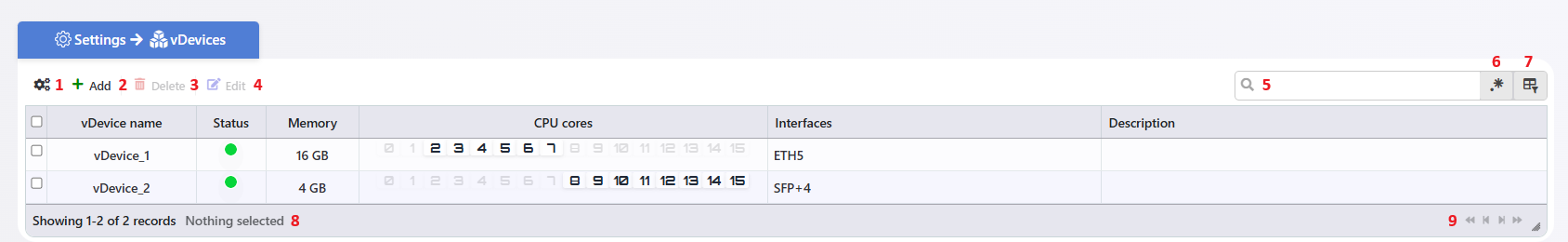

vDevice Listeleme Ekranı
"Settings > vDevices" adımları takip edilerek TR7 ASP cihazı üzerinde ekli olan tüm vDevice'ların listesine ulaşılır. Bu ekran üzerinde vDevice ekleme, silme ve düzenleme işlemleri yapılır.
- 1 (Information to be Displayed in the Table)
vDevice'ların listesinin bulunduğu tabloda hangi bilgilerin gösterilip gösterilmeyeceği seçilir.
Seçilebilecek ve varsayılan olarak seçili gelen bilgiler;
- No
- Durum
- İşlemci Çekirdekleri
- Açıklama
- vDevice Adı
- Bellek
- Ağ Arayüzleri
- 2 (Add)
Add butonuna tıklanarak yeni bir vDevice oluşturma formu açılır.
- 3 (Delete)
Bir veya birden fazla vDevice seçilerek Delete butonuna tıklanarak ilgili vDevice TR7 ASP cihazı üzerinden silinir.
- 4 (Edit)
Edit butonuna tıklanarak ilgili vDevice düzenlenir.
- 5 (Search)
Tabloda bulunan tüm ifadeleri aramak için kullanılır.
- 6 (RegExp Search)
Tabloda bulunan tüm ifadeleri regexp olarak aramak için kullanılır.
- 7 (Column Based Search)
Tabloda bulunan tüm ifadeleri sütun bazlı aramak için kullanılır.
- 8 (Page Information)
Açılan listede kaç adet vDevice olduğunun ve kaç adet vDevice'ın listelendiğinin bilgisi bulunmaktadır. Silmek için vDevice sol taraftan seçildiğinde, seçili olan vDevice'ın bilgiside burada görüntülenir.
- 9 (Page Size)
Açılan listede maksimum kaç adet vDevice'ın listeleneceği seçilir. Ok simgeleri ile sayfalar arasında geçiş yapılabilir.
- Preview of the Selected vDevices
"Settings > vDevices" adımları takip edildikten sonra herhangi bir vDevice'ın üzerine tıklandığında ekranın aşağısında ilgili vDevice'a ait bilgilerin olduğu pencere açılır.
Arayüz
vDevice Ekleme Formu
"Settings > vDevices > Add" adımları takip edilerek TR7 ASP cihazı üzerine yeni bir vDevice eklenir.
- vDevice Name
Oluşturulacak olan vDevice'a isim girilir.
- Interfaces
Oluşturulacak olan vDevice'ın kullanılacağı Ağ Arayüzleri seçilir.
- CPU Cores
Oluşturulacak olan vDevice'ın kullanılacağı İşlemci Çekirdekleri seçilir.
- Memory
Oluşturulacak olan vDevice'ın kullanılacağı Bellek seçilir.
- Description
Oluşturulacak olan vDevice'ın açıklaması seçilir. Zorunlu değildir.
- Details
Details butonu aktif edilerek aşağıda listelenen özellik kullanılabilir.
o vDevice Size
Uygulamalar için ayrılacak disk alanı belirlenir.
o Log and Report Field
Loglama ve Raporlama için ayrılacak disk alanı belirlenir.
- Add
Add butonuna tıklanarak vDevice oluşturulur.
Arayüz
vDevice Ağ Menüsünde Gösterimi
vDevice oluşturulduktan sonra, TR7 ASP web arayüzü üzerinde sol menüden Network sekmesi açılır. Oluşturulan vDevice'a ait yeni bir Ağ sekmesi olduğu görüntülenir. İlgili vDevice'a ait Interfaces, Firewall, Route Tables, DOS/DDOS Mitigation ve Device DNS olduğu görüntülenir.
Interfaces sekmesine tıklanarak ilgili vDevice'a atanan arayüzlere ulaşılır. Network sekmesi altında yapılabilecek işlemler için tıklayınız.
