Log

Hakkında

vService'e gelen isteklerin log sunucularına gönderilmesi için Log Profilleri kullanılmaktadır. TR7 ASP cihazı tarafından desteklenen 7 adet log formatı vardır. Log formatlarının detaylarına yazının devamında ulaşabilirsiniz.

Nasıl Eklenir?

Yeni bir Log Profili eklemek için TR7 ASP web arayüzü üzerinden, Traffic Manager > Profiles > Logs > Add adımları takip edilir.

Arayüz

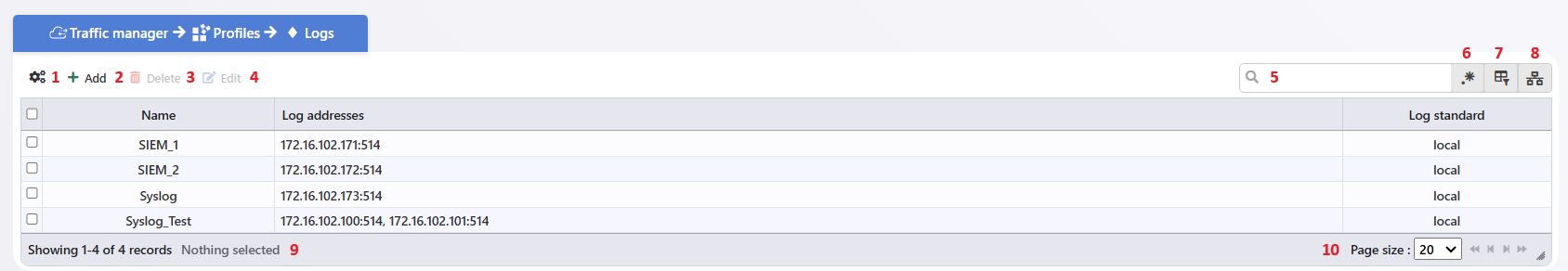

Log Profillerini Listeleme Ekranı

"Traffic Manager > Profiles > Log" adımları takip edilerek TR7 ASP cihazı üzerinde ekli olan tüm Log Profillerinin listesine ulaşılır. Bu ekran üzerinde Log Profillerini ekleme, düzenleme ve silme işlemleri yapılır.

Log Profilleri Listeleme Formu

- 1 (Information to be Displayed in the Table)

Log Profillerinin listesinin bulunduğu tabloda hangi bilgilerin gösterilip gösterilmeyeceği seçilir.
Seçilebilecek ve varsayılan olarak seçili gelen bilgiler;

Name
Log Standard
Log Addresses

- 2 (Add)

Add butonuna tıklanarak yeni bir Log Profili oluşturma formu açılır.

- 3 (Delete)

Bir veya birden fazla Log Profili seçilerek Delete butonuna tıklanarak ilgili Log Profilleri TR7 ASP cihazı üzerinde silinir.

- 4 (Edit)

Edit butonuna tıklanarak ilgili Log Profilinin düzenleme ekranı açılır.

- 5 (Search)

Tabloda bulunan tüm ifadeleri aramak için kullanılır.

- 6 (RegExp Search)

Tabloda bulunan tüm ifadeleri regexp olarak aramak için kullanılır.

- 7 (Column Based Search)

Tabloda bulunan tüm ifadeleri sütun bazlı aramak için kullanılır.

- 8 (Usage Filter)

Tabloda bulunan tüm ifadelerin hangi vService'lerde kullanıldığını filtrelemek için kullanılır.

- 9 (Page Information)

Açılan listede kaç adet Log Profilinin olduğunun ve kaç adet Log Profilinin listelendiğinin bilgisi bulunmaktadır. Silmek için Log Profilleri sol taraftan seçildiğinde, seçili olan Log Profilinin bilgiside burada görüntülenir.

- 10 (Page Size)

Açılan listede maksimum kaç adet Log Profilinin listeleneceği seçilir. Ok simgeleri ile sayfalar arasında geçiş yapılabilir.

- Preview of the Selected Log Profile

"Traffic Manager > Profiles > Log" adımları takip edildikten sonra herhangi bir profilin üzerine tıklandığında ekranın sağ tarafında ilgili profile ait bilgilerin olduğu pencere açılır.

Bu pencerede ilgili profile ait bilgilerin yanı sıra "Used In" bilgisi de verilmektedir. "SIEM_2" adlı log profilinin "www.tr7.com" adındaki vService'de kullanıldığı görülmektedir.

Açılan pencerenin sağ üstünde bulunan (x) butonuna tıklanarak önizleme kapatılabilir.

Arayüz

Log Profili Ekleme Formu

"Traffic Manager > Profiles > Log > Add" adımları takip edilerek TR7 ASP cihazı üzerine yeni bir Log Profili eklenir.

Log Profili Ekleme Formu

- Name

Oluşturulacak olan Log Profiline isim girilir.

- Log Addresses

Logların gönderileceği log sunucusunun IP:Port bilgileri girilir.

En sağda bulunan mavi (+) butonuna tıklanarak birden log sunucusu tek bir Log Profiline eklenebilir.

Sampling Disabled

Örnekleme varsayılan olarak devre dışı gelir.

Sampling Enabled

Örnekleme devreye alındığında "1-10" arasında bir sayı girilebilir. Örnek olarak 5 girildiğinde log sunucusuna gönderilecek olan her 10 logtan 5’i log sunucusuna gönderilecektir. İlgili butona basılarak devreye alınabilir.

- Log Standard

Logların log sunucusuna hangi standart ile gönderileceği seçilir. Varsayılan olarak "local" kullanılmaktadır.

localrfc3164rfc5424priorityraw

Loglar "local" olarak gönderilir.

Loglar "rfc3164" olarak gönderilir.

Loglar "rfc5424" olarak gönderilir.

Loglar "priority" olarak gönderilir.

Loglar "raw" olarak gönderilir.

- Line Format

TR7 ASP tarafından desteklenen, logların hangi formatla gönderileceği satır formatı seçilir.

o Standard Log Format

KullanılabildiğivService Tipleri

HTTP
L7 TCP
Network

Örnek Log Satırı (HTTP):

>> 172.16.101.16 - - [30/Jun/2022:14:45:26 +0000] "GET /tr7.png?q=val HTTP/1.1" 200 57598

Format:

Log İçinde Geçen Değer	Açıklaması
172.16.101.16	İstemci IP Adresi
[30/Jun/2022:14:45:26 +0000]	İstek Yapılan Zaman (GMT)
"GET /tr7.png?q=val HTTP/1.1"	İstek Bilgisi ("METOT PATH+QUERY HTTP_VERSİYON")
200	Dönen HTTP Cevap Kodu
57598	Byte Cinsinden Cevap Boyutu

Örnek Log Satırı (TCP):

Uyarı

TCP vService'lerde Standart Log Formatı, Apache Combined Log Formatı, Apache VHost Log Formatı seçildiğinde TCP için standart tek bir format sistem tarafından oluşturulmaktadır.

>> 172.16.101.111:49490 [05/Jul/2022:11:02:34.847] DFE DBE/lbBackends-kw4qm5g5 5003/0/59539 0 cD 1/1/0/0/0 0/0

Format:

Log İçinde Geçen Değer	Açıklaması
172.16.101.111	İstemci IP Adresi
49490	İstemci Port Numarası
[05/Jul/2022:11:02:34.847]	İstek Zamanı
DFE	vService Konfigürasyon Adı
DBE	İsteğin Yönlendirildiği Sunucu Grubu Adı
lbBackends- kw4qm5g5	Kurum Servisi Eşsiz Adı
5003	İsteğin Bağlantı için Kuyrukta Bekleme Süresi (ms)
0	Sunucuya Bağlanma Süresi (ms)
59539	Toplam Süre (ms)
0	Kurum Servisinden İstemciye Gönderilen Toplam (bytes)
cD	Oturumun Sona Ermesi
1	Toplam Bağlantı Sayısı
1	vService'deki Toplam Bağlantı Sayısı
0	Kurum Servisindeki Toplam Bağlantı Sayısı
0	Kurum Servisinde Etkin Olan Toplam Bağlantı Sayısı
0	Bağlantı Denemeleri Sayısı
0	Sunucu Kuyrukta Bekleme
0	vService Kuyrukta Bekleme

o Apache Combined Log Format (Standart + Referrer + User-Agent)

Kullanılabildiği vService Tipleri

HTTP
L7 TCP
Network

Örnek Log Satırı (HTTP):

>> 172.16.101.16 - - [30/Jun/2022:15:28:56 +0000] "GET /index2.php HTTP/1.1" 200 1763 "http://172.16.101.160:8080/" "Mozilla/5.0 (Macintosh; Intel Mac OS X 10_15_7) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/103.0.0.0 Safari/537.36"

Format:

Log İçinde Geçen Değer	Açıklaması
172.16.101.16	İstemci IP Adresi
[30/Jun/2022:15:28:56 +0000]	İstek Yapılan Zaman (GMT)
"GET /index2.php HTTP/1.1"	İstek Bilgisi ("METOT PATH+QUERY HTTP_VERSİYON")
200	Dönen HTTP Cevap Kodu
1763	Byte Cinsinden Cevap Boyutu
"http://172.16.101.160:8080/"	İsteğe Ait Referer Başlık Bilgisi
"Mozilla/5.0 (Macintosh; Intel Mac OS X 10_15_7) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/103.0.0.0 Safari/537.36"	İsteğe Ait User-Agent Başlık Bilgisi

Örnek Log Satırı (TCP):

Uyarı

TCP vService'lerde Standart Log Formatı, Apache Combined Log Formatı, Apache VHost Log Formatı seçildiğinde TCP için standart tek bir format sistem tarafından oluşturulmaktadır.

>> 172.16.101.111:49490 [05/Jul/2022:11:02:34.847] DFE DBE/lbBackends-kw4qm5g5 5003/0/59539 0 cD 1/1/0/0/0 0/0

Format:

Log İçinde Geçen Değer	Açıklaması
172.16.101.111	İstemci IP Adresi
49490	İstemci Port Numarası
[05/Jul/2022:11:02:34.847]	İstek Zamanı
DFE	vService Konfigürasyon Adı
DBE	İsteğin Yönlendirildiği Sunucu Grubu Adı
lbBackends- kw4qm5g5	Kurum Servisi Eşsiz Adı
5003	İsteğin Bağlantı için Kuyrukta Bekleme Süresi (ms)
0	Sunucuya Bağlanma Süresi (ms)
59539	Toplam Süre (ms)
0	Kurum Servisinden İstemciye Gönderilen Toplam (bytes)
cD	Oturumun Sona Ermesi
1	Toplam Bağlantı Sayısı
1	vService'deki Toplam Bağlantı Sayısı
0	Kurum Servisindeki Toplam Bağlantı Sayısı
0	Kurum Servisinde Etkin Olan Toplam Bağlantı Sayısı
0	Bağlantı Denemeleri Sayısı
0	Sunucu Kuyrukta Bekleme
0	vService Kuyrukta Bekleme

o Apache VHost Log Format (VHost + Standart + Referrer + User-Agent)

Kullanılabildiği vService Tipleri

HTTP
L7 TCP
Network

Örnek Log Satırı (HTTP):

>> www.domain.com:8080 172.16.101.16 - - [30/Jun/2022:15:32:09 +0000] "GET /index2.php HTTP/1.1" 200 1736 "http://www.domain.com:8080/" "Mozilla/5.0 (Macintosh; Intel Mac OS X 10_15_7) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/103.0.0.0 Safari/537.36"

Format:

Log İçinde Geçen Değer	Açıklaması
www.domain.com:8080	İstek Yapılan Virtual Host Bilgisi
172.16.101.16	İstemci IP Adresi
[30/Jun/2022:15:32:09 +0000]	İstek Yapılan Zaman (GMT)
"GET /index2.php HTTP/1.1"	İstek Bilgisi ("METOT PATH+QUERY HTTP_VERSİYON")
200	Dönen HTTP Cevap Kodu
1736	Byte Cinsinden Cevap Boyutu
"http://www.domain.com:8080/"	İsteğe Ait Referer Başlık Bilgisi
"Mozilla/5.0 (Macintosh; Intel Mac OS X 10_15_7) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/103.0.0.0 Safari/537.36"	İsteğe Ait User-Agent Başlık Bilgisi

Örnek Log Satırı (TCP):

Uyarı

TCP vService'lerde Standart Log Formatı, Apache Combined Log Formatı, Apache VHost Log Formatı seçildiğinde TCP için standart tek bir format sistem tarafından oluşturulmaktadır.

>> 172.16.101.111:49490 [05/Jul/2022:11:02:34.847] DFE DBE/lbBackends-kw4qm5g5 5003/0/59539 0 cD 1/1/0/0/0 0/0

Format:

Log İçinde Geçen Değer	Açıklaması
172.16.101.111	İstemci IP Adresi
49490	İstemci Port Numarası
[05/Jul/2022:11:02:34.847]	İstek Zamanı
DFE	vService Konfigürasyon Adı
DBE	İsteğin Yönlendirildiği Sunucu Grubu Adı
lbBackends- kw4qm5g5	Kurum Servisi Eşsiz Adı
5003	İsteğin Bağlantı için Kuyrukta Bekleme Süresi (ms)
0	Sunucuya Bağlanma Süresi (ms)
59539	Toplam Süre (ms)
0	Kurum Servisinden İstemciye Gönderilen Toplam (bytes)
cD	Oturumun Sona Ermesi
1	Toplam Bağlantı Sayısı
1	vService'deki Toplam Bağlantı Sayısı
0	Kurum Servisindeki Toplam Bağlantı Sayısı
0	Kurum Servisinde Etkin Olan Toplam Bağlantı Sayısı
0	Bağlantı Denemeleri Sayısı
0	Sunucu Kuyrukta Bekleme
0	vService Kuyrukta Bekleme

o CEF Format

Kullanılabildiği vService Tipleri

HTTP
L7 TCP
Network

Örnek Log Satırı (HTTP > WAF Devre Dışı):

>> CEF:0|TR7|TR7 ASP|v1.9|200|DBE|5|name=www.tr7.com src=192.168.1.136 srcPort=52304 dst=192.168.1.46 dstPort=8080 serverIP=192.168.1.165 serverPort=80 fCipher=- fProtocol=- sCipher=- sProtocol=- reqMethod=GET reqBase=/ reqQuery= reqProtocol=HTTP/1.1 reqHost=192.168.1.46:8080 reqUA=Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/113.0.0.0 Safari/537.36 Edg/113.0.1774.50 reqHeaders=host: 192.168.1.46:8080\r\ncache-control: max-age=0\r\nupgrade-insecure-requests: 1\r\nuser-agent: Mozilla\/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit\/537.36 (KHTML, like Gecko) Chrome\/113.0.0.0 Safari\/537.36 Edg\/113.0.1774.50\r\naccept: text\/html,application\/xhtml+xml,application\/xml;q=0.9,image\/webp,image\/apng,\/;q=0.8,application\/signed-exchange;v=b3;q=0.7\r\naccept-encoding: gzip, deflate\r\naccept-language: tr,en;q=0.9,en-GB;q=0.8,en-US;q=0.7\r\n\r\n resHeaders=date: Tue, 23 May 2023 07:57:06 GMT\r\nserver: Apache\/2.4.38 (Debian)\r\ncontent-length: 1074\r\ncontent-type: text\/html; charset=UTF-8\r\n\r\n reqUploadBytes=449 resDownloadBytes=1223 username=- isWafAttack=0 wafInfo={}

Format:

Log İçinde Geçen Değer	Açıklaması
CEF:0	CEF Formatı
TR7	Üretici
TR7 ASP	Ürün Adı
V1.9	Ürün Versiyonu
200	Dönen HTTP Cevap Kodu
DBE	Cevap Kaynağı
5	CEF Kodu
www.tr7.com	vService Adı
192.168.1.136	İstemci IP Adresi
52304	İstemci Port Numarası
192.168.1.46	vService IP Adresi
8080	vService Port Numarası
192.168.1.165	Kurum Servisi IP Adresi
80	Kurum Servisi Port Numarası
fCipher=-	SSL vService Cipher Bilgisi
fProtocol=-	SSL vService Protokol Bilgisi
sCipher=-	Kurum Servisi SSL Cipher Bilgisi
sProtocol=-	Kurum Servisi SSL Protokol Bilgisi
GET	HTTP İstek Metotu
/	HTTP İstek Adresi
reqQuery=	HTTP İstek Query Değişkenleri
HTTP/1.1	HTTP İstek Protokolü
192.168.1.46:8080	HTTP İstek Host Başlık Bilgisi
Mozilla/5.0 (Windows NT 10.0; Win64; x64)...Edg/113.0.1774.50	HTTP İstek U-A Başlık Bilgisi
host: host: 192.168.1.46:8080\r\ncache-control: max-age=0\r\nupgrade-insecure-requests: 1\r\nuser-agent: Mozilla\/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit\/537.36 (KHTML, like Gecko) Chrome\/113.0.0.0 Safari\/537.36 Edg\/113.0.1774.50\r\naccept: text\/html,application\/xhtml+xml,application\/xml;q=0.9,image\/webp,image\/apng,\/;q=0.8,application\/signed-exchange;v=b3;q=0.7\r\naccept-encoding: gzip, deflate\r\naccept-language: tr,en;q=0.9,en-GB;q=0.8,en-US;q=0.7\r\n\r\n	HTTP İstek Başlık Bilgisi
date: date: Tue, 23 May 2023 07:57:06 GMT\r\nserver: Apache\/2.4.38 (Debian)\r\ncontent-length: 1074\r\ncontent-type: text\/html; charset=UTF-8\r\n\r\n	HTTP Cevap Başlık Bilgisi
663	İstek Boyutu (bytes)
57598	Cevap Boyutu (bytes)
username=-	Kullanıcı Doğrulaması Yap Aksiyon
isWafAttack=0	Waf Atak Durumu (WAF Devre Dışı)
wafInfo={}	Waf Atak Bilgisi

Örnek Log Satırı (HTTP > WAF Devrede):

>> CEF:0|TR7|TR7 ASP|v1.9|418|TR7|5|name=www.tr7.com src=192.168.1.136 srcPort=52431 dst=192.168.1.46 dstPort=8080 serverIP=- serverPort=- fCipher=- fProtocol=- sCipher=- sProtocol=- reqMethod=GET reqBase=/cmd.exe reqQuery= reqProtocol=HTTP/1.1 reqHost=192.168.1.46:8080 reqUA=Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/113.0.0.0 Safari/537.36 Edg/113.0.1774.50 reqHeaders=host: 192.168.1.46:8080\r\nupgrade-insecure-requests: 1\r\nuser-agent: Mozilla\/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit\/537.36 (KHTML, like Gecko) Chrome\/113.0.0.0 Safari\/537.36 Edg\/113.0.1774.50\r\naccept: text\/html,application\/xhtml+xml,application\/xml;q=0.9,image\/webp,image\/apng,\/;q=0.8,application\/signed-exchange;v=b3;q=0.7\r\naccept-encoding: gzip, deflate\r\naccept-language: tr,en;q=0.9,en-GB;q=0.8,en-US;q=0.7\r\n\r\n resHeaders=- reqUploadBytes=434 resDownloadBytes=686 username=- isWafAttack=1 wafInfo={"bodyLen":0,"path":"\/cmd.exe","wafTime":0.59,"body":"","totalScore":8,"ua":"Mozilla\/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit\/537.36 (KHTML, like Gecko) Chrome\/113.0.0.0 Safari\/537.36 Edg\/113.0.1774.50","host":"192.168.1.46:8080","query":"","headers":{"user-agent":{"0":"Mozilla\/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit\/537.36 (KHTML, like Gecko) Chrome\/113.0.0.0 Safari\/537.36 Edg\/113.0.1774.50"},"accept-encoding":{"0":"gzip, deflate"},"accept-language":{"0":"tr,en;q=0.9,en-GB;q=0.8,en-US;q=0.7"},"accept":{"0":"text\/html,application\/xhtml+xml,application\/xml;q=0.9,image\/webp,image\/apng,\/;q=0.8,application\/signed-exchange;v=b3;q=0.7"},"host":{"0":"192.168.1.46:8080"},"upgrade-insecure-requests":{"0":"1"}},"date":1684829882692.6,"uid":"C0A80188:CCCF646C76BA:2A50616","method":"GET","cp":52431,"attacks":[{"id":130005,"scope":"path","score":8,"desc":"\/cmd.exe"}],"fpc":false,"ssl":0,"mon":false,"ci":"192.168.1.136"}

Log İçinde Geçen Değer	Açıklaması
CEF:0	CEF Formatı
TR7	Üretici
TR7 ASP	Ürün Adı
V1.9	Ürün Versiyonu
418	Dönen HTTP Cevap Kodu
DBE	Cevap Kaynağı
5	CEF Kodu
www.tr7.com	vService Adı
192.168.1.136	İstemci IP Adresi
52431	İstemci Port Numarası
192.168.1.46	vService IP Adresi
8080	vService Port Numarası
serverIP=-	Kurum Servisi IP Adresi
serverPort=-	Kurum Servisi Port Numarası
fCipher=-	SSL vService Cipher Bilgisi
fProtocol=-	SSL vService Protokol Bilgisi
sCipher=-	Kurum Servisi SSL Cipher Bilgisi
sProtocol=-	Kurum Servisi SSL Protokol Bilgisi
GET	HTTP İstek Metotu
/cmd.exe	HTTP İstek Adresi
reqQuery=	HTTP İstek Query Değişkenleri
HTTP/1.1	HTTP İstek Protokolü
192.168.1.46:8080	HTTP İstek Host Başlık Bilgisi
Mozilla/5.0 (Windows NT 10.0; Win64; x64)...Edg/113.0.1774.50	HTTP İstek U-A Başlık Bilgisi
host: 192.168.1.46:8080\r\nupgrade-insecure-requests: 1\r\nuser-agent: Mozilla\/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit\/537.36 (KHTML, like Gecko) Chrome\/113.0.0.0 Safari\/537.36 Edg\/113.0.1774.50\r\naccept: text\/html,application\/xhtml+xml,application\/xml;q=0.9,image\/webp,image\/apng,\/;q=0.8,application\/signed-exchange;v=b3;q=0.7\r\naccept-encoding: gzip, deflate\r\naccept-language: tr,en;q=0.9,en-GB;q=0.8,en-US;q=0.7\r\n\r\n	HTTP İstek Başlık Bilgisi
-	HTTP Cevap Başlık Bilgisi
434	İstek Boyutu (bytes)
686	Cevap Boyutu (bytes)
username=-	Kullanıcı Doğrulaması Yap Aksiyon
isWafAttack=1	Waf Atak Durumu (WAF Devrede)
wafInfo	Waf Atak Bilgisi
0	İstek Gövde Boyutu
\/cmd.exe	HTTP İstek Adresi
0.59	İsteğin WAF'lanma Süresi
"body":""	İsteğe Ait Gövde Bilgisi
8	İstek İçerisinde Bloklanan Argümanın WAF Skoru
Mozilla\/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit\/537.36 (KHTML, like Gecko) Chrome\/113.0.0.0 Safari\/537.36 Edg\/113.0.1774.50	HTTP İstek U-A Başlık Bilgisi
192.168.1.46:8080	HTTP İstek Host Başlık Bilgisi
"query":""	HTTP İstek Query Değişkenleri
{"user-agent":{"0":"Mozilla\/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit\/537.36 (KHTML, like Gecko) Chrome\/113.0.0.0 Safari\/537.36 Edg\/113.0.1774.50"},"accept-encoding":{"0":"gzip, deflate"},"accept-language":{"0":"tr,en;q=0.9,en-GB;q=0.8,en-US;q=0.7"},"accept":{"0":"text\/html,application\/xhtml+xml,application\/xml;q=0.9,image\/webp,image\/apng,\/;q=0.8,application\/signed-exchange;v=b3;q=0.7"},"host":{"0":"192.168.1.46:8080"},"upgrade-insecure-requests":{"0":"1"}}	HTTP Başlık Bilgileri
1684829882692.6	İstek Zamanı
C0A80188:CCCF646C76BA:2A50616	İsteğe Ait Eşsiz Numara
GET	HTTP İstek Metotu
52431	İstemci Port Numarası
{"id":130005,"scope":"path","score":8,"desc":"\/cmd.exe"}	Atağa Ait Detaylar
false	Waf Atak Bilgisi
0	İsteğe Ait SSL Bilgisi
false	İzleme Mod Durumu
192.168.1.136	İstemci IP Adresi

Örnek Log Satırı (TCP):

>> CEF:0|TR7|TR7 ASP|v1.9|TCP|TCP|5|name=TCP TEST src=172.16.101.111 srcPort=64289 dst=172.16.101.97 dstPort=7500 fCipher=- fProtocol=- reqUploadBytes=7395 resDownloadBytes=6502

Format:

Log içinde geçen değer	Açıklaması
CEF:0	CEF Formatı
TR7	Üretici
TR7 ASP	Ürün Adı
V1.9	Ürün Versiyonu
TCP	Protokol
TCP	Cevap Kaynağı
5	CEF Kodu
TCP TEST	vService Adı
172.16.101.111	İstemci IP Adresi
54756	İstemci Port Numarası
172.16.101.97	vService IP Adresi
7500	vService Port Numarası
fCipher=-	SSL vService Cipher Bilgisi
fProtocol=-	SSL vService Protokol Bilgisi
7395	İstek Boyutu (bytes)
6502	Cevap Boyutu (bytes)

o TR7 JSON Format

Kullanılabildiği vService Tipleri

HTTP
L7 TCP
Network

Örnek Log Satırı (HTTP > WAF Devre Dışı):

>> {"pool":"TEST","ident":"tr7","time":{"tq":"24","tw":"0","tc":"0","tr":"1","tt":"25"},"conn":{"act":"2","f":"2","b":"0","s":"0"},"queue":{"b":"0","s":"0"},"tstate":"----","retries":"0","network":{"ci":"172.16.101.16","cp":"54708","fi":"172.16.101.160","fp":"8080","si":"172.16.101.212","sp":"80"},"ssl":{"fAlgKeysize":"-","fCipher":"-","fProtocol":"-","fNpn":"-","fAlpn":"-","fKeyAlg":"-","fSigAlg":"-","fVersion":"-","fNotAfter":"-","fNotBefore":"-","fClientDn":"-","fIssuerDn":"-","sAlgKeysize":"-","sCipher":"-","sProtocol":"-","sNpn":"-","sAlpn":"-","sKeyAlg":"-","sSigAlg":"-","sVersion":"-","sNotAfter":"-","sNotBefore":"-","sClientDn":"-","sIssuerDn":"-"},"request":{"method":"GET","uri":"\/tr7.png","protocol":"HTTP/1.1","headers":"host: 172.16.101.160:8080\r\npragma: no-cache\r\ncache-control: no-cache\r\nUser-Agent: Mozilla\/5.0 (Macintosh; Intel Mac OS X 10_15_7) AppleWebKit\/537.36 (KHTML, like Gecko) Chrome\/103.0.0.0 Safari\/537.36\r\ndnt: 1\r\naccept: image\/avif,image\/webp,image\/apng,image\/svg+xml,image\/,\/*;q=0.8\r\nreferer: http:\/\/172.16.101.160:8080\/index2.php\r\naccept-encoding: gzip, deflate\r\naccept-language: tr-TR,tr;q=0.9,ru-RU;q=0.8,ru;q=0.7,en-US;q=0.6,en;q=0.5\r\ncookie: app-token=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJ1c2VybmFtZSI6InRyN0tZSyIsImlwIjoiMTcyLjE2LjEwMS4xNiIsIiRfJCI6MjIxMjI5LCJleHAiOjE2NTcyMDA1MDh9.HsgZCqc8Xf8EXXv9u6Aw204uLh25ft7hO8X6of_Fp_s; Deneme1=TR71; Deneme2=TR72\r\n\r\n"},"response":{ "status_code":"200", "headers":"date: Thu, 30 Jun 2022 15:41:35 GMT\r\nserver: Apache\/2.4.38 (Debian)\r\nlast-modified: Mon, 04 Apr 2022 12:19:26 GMT\r\netag: \"e023-5dbd323b12d67\"\r\naccept-ranges: bytes\r\ncontent-length: 57379\r\ncontent-type: image\/png\r\n\r\n"}, "ids":{"p":"lbPools-l4yit8ld__lb", "b":"DBE","f":"DFE","s":"lbBackends-l4yircod"}, "bytes":{"uploaded":"663","read":"57598"},"resFrom":"-","isWafAttack":"-", "wafInfo":- }

Format:

Log içinde geçen değer	Açıklaması
"pool":"TEST",	vService Adı
"ident":"tr7",	Üretici Adı
"tq":"24",	İsteğin Kabul Edilme Süresi (ms)
"tw":"0",	İsteğin Bağlantı İçin Kuyrukta Bekleme Süresi (ms)
"tc":"0",	Sunucuya Bağlanma Süresi (ms)
"tr":"1",	Sunucunun Cevap Verme Süresi (ms)
"tt":"25"	Toplam Süre (ms)
"act":"2",	İsteğin Yapıldığı Andaki Toplam Eşzamanlı Bağlantı Sayısı
"f":"2",	İsteğin Yapıldığı Andaki vService'deki Eşzamanlı Bağlantı Sayısı
"b":"0",	İsteğin Yapıldığı Andaki Dağıtım Grubundaki Toplam Eşzamanlı Bağlantı Sayısı
"s":"0"	İsteğin Yapıldığı Andaki Kurum Servisindeki Eşzamanlı Bağlantı Sayısı
"b":"0",	Dağıtım Grubunda Kuyruğa Giren Toplam İstek Sayısı
"s":"0"	Kurum Servisinde Kuyruğa Giren Toplam İstek Sayısı
"tstate":"----",	İsteğe Ait Sonlandırma Kodu
"retries":"0",	Kurum Servisine Bağlantı İçin Yapılan Deneme Sayısı
"ci":"172.16.101.16",	İstemci IP Adresi
"cp":"54708",	İstemci Port Numarası
"fi":"172.16.101.160",	vService IP Adresi
"fp":"8080",	vService Port Numarası
"si":"172.16.101.212",	Cevap Veren Kurum Sunucu IP Adresi
"sp":"80"	Cevap Veren Kurum Sunucu port Numarası
"fAlgKeysize":"-",	SSL vService Simetrik Anahtar Boyutu
"fCipher":"-",	SSL vService Cipher Bilgisi
"fProtocol":"-",	SSL vService Protokol Bilgisi
"fNpn":"-",	SSL vService Npn Bilgisi
"fAlpn":"-",	SSL vService Alpn Bilgisi
"fKeyAlg":"-",	SSL vService Anahtar Algoritması
"fSigAlg":"-",	SSL vService İmza Algoritması
"fVersion":"-",	SSL vService SSL Versiyonu
"fNotAfter":"-",	SSL vService Sertifika Geçerlilik Süresi (NotAfter)
"fNotBefore":"-",	SSL vService Sertifika Geçerlilik Süresi (NotBefore)
"fClientDn":"-",	SSL vService Sertifika İstemci DN Bilgisi
"fIssuerDn":"-",	SSL vService Sertifika İssuer DN Bilgisi
"sAlgKeysize":"-",	Kurum Servisi SSL Simetrik Anahtar Boyutu
"sCipher":"-",	Kurum Servisi SSL Cipher Bilgisi
"sProtocol":"-",	Kurum Servisi SSL Protokol Bilgisi
"sNpn":"-",	Kurum Servisi SSL Npn Bilgisi
"sAlpn":"-",	Kurum Servisi SSL Alpn Bilgisi
"sKeyAlg":"-",	Kurum Servisi SSL Anahtar Algoritması
"sSigAlg":"-",	Kurum Servisi SSL İmza Algoritması
"sVersion":"-",	Kurum Servisi SSL Versiyonu
"sNotAfter":"-",	Kurum Servisi SSL Sertifika geçerlilik Süresi (NotAfter)
"sNotBefore":"-",	Kurum Servisi SSL Sertifika geçerlilik Süresi (NotBefore)
"sClientDn":"-",	Kurum Servisi SSL Sertifika İstemci DN Bilgisi
"sIssuerDn":"-"	Kurum Servisi SSL Sertifika Issuer DN Bilgisi
"method":"GET",	İstek Metodu
"uri":"\/tr7.png",	İstek Yapılan Adres Bilgisi
"protocol":"HTTP/1.1",	HTTP Protokol Bilgisi
"headers":"host: 172.16.101.160:8080\r\npragma: no-cache\r\ncache-control: no-cache\r\nUser-Agent: ...	İstek İçerisindeki HTTP Başlık Bilgileri
status_code":"200",	Kurum Servisi HTTP Cevap Kodu
"headers":"date: Thu, 30 Jun 2022 15:41:35 GMT\r\nserver: Apache\/2.4.38 (Debian)\r\nlast-modified: Mon, 04 Apr 2022 12:19:26 GMT\r\netag: \"e023-5dbd323b12d67\"\r\naccept-ranges: bytes\r\ncontent-length: 57379\r\ncontent-type: image\/png\r\n\r\n"	Cevap İçerisindeki HTTP Başlık Bilgileri
"p":"lbPools-l4yit8ld__lb",	vService Eşsiz Numarası
"b":"DBE",	İsteğin Yönlendirildiği Sunucu Grubu Adı
"f":"DFE",	vService Konfigürasyon Adı
"s":"lbBackends-l4yircod"	Kurum Servisi Eşsiz Numarası
"uploaded":"663",	İstek Boyutu (bytes)
"read":"57598"	Cevap Boyutu (bytes)
"resFrom":"-",	Cevap Kaynağı
"isWafAttack":"-"	WAF Atak Durumu (WAF Devre Dışı)
"wafInfo":{}	WAF Bilgisi

Örnek Log Satırı (HTTP > WAF Devrede):

>> {"pool":"TEST","ident":"tr7","time":{"tq":"24","tw":"0","tc":"0","tr":"1","tt":"25"},"conn":{"act":"2","f":"2","b":"0","s":"0"},"queue":{"b":"0","s":"0"},"tstate":"----","retries":"0","network":{"ci":"172.16.101.16","cp":"54708","fi":"172.16.101.160","fp":"8080","si":"172.16.101.212","sp":"80"},"ssl":{"fAlgKeysize":"-","fCipher":"-","fProtocol":"-","fNpn":"-","fAlpn":"-","fKeyAlg":"-","fSigAlg":"-","fVersion":"-","fNotAfter":"-","fNotBefore":"-","fClientDn":"-","fIssuerDn":"-","sAlgKeysize":"-","sCipher":"-","sProtocol":"-","sNpn":"-","sAlpn":"-","sKeyAlg":"-","sSigAlg":"-","sVersion":"-","sNotAfter":"-","sNotBefore":"-","sClientDn":"-","sIssuerDn":"-"},"request":{"method":"GET","uri":"\/tr7.png","protocol":"HTTP/1.1","headers":"host: 172.16.101.160:8080\r\npragma: no-cache\r\ncache-control: no-cache\r\nUser-Agent: Mozilla\/5.0 (Macintosh; Intel Mac OS X 10_15_7) AppleWebKit\/537.36 (KHTML, like Gecko) Chrome\/103.0.0.0 Safari\/537.36\r\ndnt: 1\r\naccept: image\/avif,image\/webp,image\/apng,image\/svg+xml,image\/,\/*;q=0.8\r\nreferer: http:\/\/172.16.101.160:8080\/index2.php\r\naccept-encoding: gzip, deflate\r\naccept-language: tr-TR,tr;q=0.9,ru-RU;q=0.8,ru;q=0.7,en-US;q=0.6,en;q=0.5\r\ncookie: app-token=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJ1c2VybmFtZSI6InRyN0tZSyIsImlwIjoiMTcyLjE2LjEwMS4xNiIsIiRfJCI6MjIxMjI5LCJleHAiOjE2NTcyMDA1MDh9.HsgZCqc8Xf8EXXv9u6Aw204uLh25ft7hO8X6of_Fp_s; Deneme1=TR71; Deneme2=TR72\r\n\r\n"},"response":{ "status_code":"200", "headers":"date: Thu, 30 Jun 2022 15:41:35 GMT\r\nserver: Apache\/2.4.38 (Debian)\r\nlast-modified: Mon, 04 Apr 2022 12:19:26 GMT\r\netag: \"e023-5dbd323b12d67\"\r\naccept-ranges: bytes\r\ncontent-length: 57379\r\ncontent-type: image\/png\r\n\r\n"}, "ids":{"p":"lbPools-l4yit8ld__lb", "b":"DBE","f":"DFE","s":"lbBackends-l4yircod"}, "bytes":{"uploaded":"663","read":"57598"},"resFrom":"-","isWafAttack":"1", "wafInfo":{"ssl":0,"host":"172.16.101.192:8080","date":1656949983730.5,"cp":64472,"wafTime":0.256,"totalScore":4,"method":"GET","mon":false,"ci":"172.16.101.111","uid":"AC10656F:FBD862C30CDF:3BE0181","attacks":[{"score":4,"scope":"header","id":130005,"desc":"...16.101.192:8080\/cmd.exe..."}],"bodyLen":0,"ua":"Mozilla\/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit\/537.36 (KHTML, like Gecko) Chrome\/102.0.5005.115 Safari\/537.36 OPR\/88.0.4412.53}}

Format:

Log içinde geçen değer	Açıklaması
"pool":"TEST",	vService Adı
"ident":"tr7",	Üretici Adı
"tq":"24",	İsteğin Kabul Edilme Süresi (ms)
"tw":"0",	İsteğin Bağlantı İçin Kuyrukta Bekleme Süresi (ms)
"tc":"0",	Sunucuya Bağlanma Süresi (ms)
"tr":"1",	Sunucunun Cevap Verme Süresi (ms)
"tt":"25"	Toplam Süre (ms)
"act":"2",	İsteğin Yapıldığı Andaki Toplam Eşzamanlı Bağlantı Sayısı
"f":"2",	İsteğin Yapıldığı Andaki vService'deki Eşzamanlı Bağlantı Sayısı
"b":"0",	İsteğin Yapıldığı Andaki Dağıtım Grubundaki Toplam Eşzamanlı Bağlantı Sayısı
"s":"0"	İsteğin Yapıldığı Andaki Kurum Servisindeki Eşzamanlı Bağlantı Sayısı
"b":"0",	Dağıtım Grubunda Kuyruğa Giren Toplam İstek Sayısı
"s":"0"	Kurum Servisinde Kuyruğa Giren Toplam İstek Sayısı
"tstate":"----",	İsteğe Ait Sonlandırma Kodu
"retries":"0",	Kurum Servisine Bağlantı İçin Yapılan Deneme Sayısı
"ci":"172.16.101.16",	İstemci IP Adresi
"cp":"54708",	İstemci Port Numarası
"fi":"172.16.101.160",	vService IP Adresi
"fp":"8080",	vService Port Numarası
"si":"172.16.101.212",	Cevap Veren Kurum Sunucu IP Adresi
"sp":"80"	Cevap Veren Kurum Sunucu port Numarası
"fAlgKeysize":"-",	SSL vService Simetrik Anahtar Boyutu
"fCipher":"-",	SSL vService Cipher Bilgisi
"fProtocol":"-",	SSL vService Protokol Bilgisi
"fNpn":"-",	SSL vService Npn Bilgisi
"fAlpn":"-",	SSL vService Alpn Bilgisi
"fKeyAlg":"-",	SSL vService Anahtar Algoritması
"fSigAlg":"-",	SSL vService İmza Algoritması
"fVersion":"-",	SSL vService SSL Versiyonu
"fNotAfter":"-",	SSL vService Sertifika Geçerlilik Süresi (NotAfter)
"fNotBefore":"-",	SSL vService Sertifika Geçerlilik Süresi (NotBefore)
"fClientDn":"-",	SSL vService Sertifika İstemci DN Bilgisi
"fIssuerDn":"-",	SSL vService Sertifika İssuer DN Bilgisi
"sAlgKeysize":"-",	Kurum Servisi SSL Simetrik Anahtar Boyutu
"sCipher":"-",	Kurum Servisi SSL Cipher Bilgisi
"sProtocol":"-",	Kurum Servisi SSL Protokol Bilgisi
"sNpn":"-",	Kurum Servisi SSL Npn Bilgisi
"sAlpn":"-",	Kurum Servisi SSL Alpn Bilgisi
"sKeyAlg":"-",	Kurum Servisi SSL Anahtar Algoritması
"sSigAlg":"-",	Kurum Servisi SSL İmza Algoritması
"sVersion":"-",	Kurum Servisi SSL Versiyonu
"sNotAfter":"-",	Kurum Servisi SSL Sertifika geçerlilik Süresi (NotAfter)
"sNotBefore":"-",	Kurum Servisi SSL Sertifika geçerlilik Süresi (NotBefore)
"sClientDn":"-",	Kurum Servisi SSL Sertifika İstemci DN Bilgisi
"sIssuerDn":"-"	Kurum Servisi SSL Sertifika Issuer DN Bilgisi
"method":"GET",	İstek Metodu
"uri":"\/tr7.png",	İstek Yapılan Adres Bilgisi
"protocol":"HTTP/1.1",	HTTP Protokol Bilgisi
"headers":"host: 172.16.101.160:8080\r\npragma: no-cache\r\ncache-control: no-cache\r\nUser-Agent: ...	İstek İçerisindeki HTTP Başlık Bilgileri
status_code":"200",	Kurum Servisi HTTP Cevap Kodu
"headers":"date: Thu, 30 Jun 2022 15:41:35 GMT\r\nserver: Apache\/2.4.38 (Debian)\r\nlast-modified: Mon, 04 Apr 2022 12:19:26 GMT\r\netag: \"e023-5dbd323b12d67\"\r\naccept-ranges: bytes\r\ncontent-length: 57379\r\ncontent-type: image\/png\r\n\r\n"	Cevap İçerisindeki HTTP Başlık Bilgileri
"p":"lbPools-l4yit8ld__lb",	vService Eşsiz Numarası
"b":"DBE",	İsteğin Yönlendirildiği Sunucu Grubu Adı
"f":"DFE",	vService Konfigürasyon Adı
"s":"lbBackends-l4yircod"	Kurum Servisi Eşsiz Numarası
"uploaded":"663",	İstek Boyutu (bytes)
"read":"57598"	Cevap Boyutu (bytes)
"resFrom":"-",	Cevap Kaynağı
"isWafAttack":"1"	WAF Atak Durumu (WAF Devrede)
"wafInfo":{}	WAF Bilgisi
"ssl":0,	SSL Aktif Değil
"date":1656949983730.5,	İstek Zamanı
"ci":"172.16.101.111",	İstemci IP adresi
"uid":"AC10656F:FBD862C30CDF:3BE0181",	İsteğe Ait Eşsiz Numara
"method":"GET",	İstek Metodu
"wafTime":0.256,	İsteğin WAF’lanma Süresi
"mon":false,	İzleme Mod Durumu
"totalScore":4,	İstek İçerisinde Bloklanan Argümanın Toplam WAF Skoru
"ua":"Mozilla\/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit\/537.36 (KHTML, like Gecko) Chrome\/102.0.5005.115 Safari\/537.36 OPR\/88.0.4412.53",	İsteğe Ait User-Agent Başlık Bilgisi
"bodyLen":0,	İstek Gövde Boyutu
"host":"172.16.101.192:8080",	İstek Yapılan vService
"cp":64472,	İstemci Port Numarası
"desc":"...16.101.192:8080\/cmd.exe...",	Bloklanan Argüman ile İlgili Açıklama
"scope":"header",	Bloklanan Argümanın Nerede Bulunduğu
"id":130005,	Bloklanan Argüman ID’si
"v":true,	Değer “false” ise atak argüman isminde bulunmuştur, “true” ise atak argümanın değerinde bulunmuştur, “2” ise atak dosya yükleme durumunda dosya içerisinde yada dosya isminde bulunmuştur.
"score":4,	İstek İçerisinde Bloklanan Argümanın Toplam Skoru
"arg":"referer"	Argüman Adı

Örnek Log Satırı (TCP):

>> {"pool":"TCP TEST","ident":"tr7","time":{"tw":"13","tc":"0","tt":"10511"},"conn":{"act":"2","f":"2","b":"1","s":"1"},"queue":{"b":"0","s":"0"},"tstate":"cD","retries":"0","network":{"ci":"172.16.101.111","cp":"64347","fi":"172.16.101.97","fp":"7500","si":"172.16.111.211","sp":"80"},"ssl":{"fAlgKeysize":"-","fCipher":"-","fProtocol":"-","fNpn":"-","fAlpn":"-","fKeyAlg":"-","fSigAlg":"-","fVersion":"-","fNotAfter":"-","fNotBefore":"-","fClientDn":"-","fIssuerDn":"-","sAlgKeysize":"-","sCipher":"-","sProtocol":"-","sNpn":"-","sAlpn":"-","sKeyAlg":"-","sSigAlg":"-","sVersion":"-","sNotAfter":"-","sNotBefore":"-","sClientDn":"-","sIssuerDn":"-"},"ids":{"p":"lbPools-l3ormj0l__lb", "b":"DBE","f":"DFE","s":"lbBackends-kw4qm5g5"}, "bytes":{"uploaded":"4968","read":"5023"}}

Format:

Log İçinde Geçen Değer	Açıklaması
"pool":"TCP TEST",	vService Adı
"ident":"tr7",	Üretici Adı
"tw":"13",	İsteğin Bağlantı İçin Kuyrukta Bekleme Süresi (ms)
"tc":"0",	Sunucuya Bağlanma Süresi (ms)
"tt":"10511"	Toplam Süre (ms)
"act":"2",	İsteğin Yapıldığı Andaki Toplam Eşzamanlı Bağlantı Sayısı
"f":"2",	İsteğin Yapıldığı Andaki vService'deki Eşzamanlı Bağlantı Sayısı
"b":"1",	İsteğin Yapıldığı Andaki Dağıtım Grubundaki Toplam Eşzamanlı Bağlantı Sayısı
"s":"1"	İsteğin Yapıldığı Andaki Kurum Servisindeki Eşzamanlı Bağlantı Sayısı
"b":"0",	Dağıtım Grubunda Kuyruğa Giren Toplam İstek Sayısı
"s":"0"	Kurum Servisinde Kuyruğa Giren Toplam İstek Sayısı
"tstate":"cD",	İsteğe ait sonlandırma kodu
"retries":"0",	Kurum Servisine Bağlantı için Yapılan Deneme Sayısı
"ci":"172.16.101.111",	İstemci IP Adresi
"cp":"64347",	İstemci Port Numarası
"fi":"172.16.101.97",	vService IP Adresi
"fp":"7500",	vService Port Numarası
"si":"172.16.111.211",	Cevap Veren Kurum Sunucu IP Adresi
"sp":"80"	Cevap Veren Kurum Sunucu Port Numarası
"fAlgKeysize":"-",	SSL vService Simetrik Anahtar Boyutu
"fCipher":"-",	SSL vService Cipher Bilgisi
"fProtocol":"-",	SSL vService Protokol Bilgisi
"fNpn":"-",	SSL vService Npn Bilgisi
"fAlpn":"-",	SSL vService Alpn Bilgisi
"fKeyAlg":"-",	SSL vService Anahtar Algoritması
"fSigAlg":"-",	SSL vService İmza Algoritması
"fVersion":"-",	SSL vService SSL Versiyonu
"fNotAfter":"-",	SSL vService Sertifika Geçerlilik Süresi (NotAfter)
"fNotBefore":"-",	SSL vService Sertifika Geçerlilik Süresi (NotBefore)
"fClientDn":"-",	SSL vService Sertifika İstemci DN Bilgisi
"fIssuerDn":"-",	SSL vService Sertifika İssuer DN Bilgisi
"sAlgKeysize":"-",	Kurum Servisi SSL Simetrik Anahtar Boyutu
"sCipher":"-",	Kurum Servisi SSL Cipher Bilgisi
"sProtocol":"-",	Kurum Servisi SSL Protokol Bilgisi
"sNpn":"-",	Kurum Servisi SSL Npn Bilgisi
"sAlpn":"-",	Kurum Servisi SSL Alpn Bilgisi
"sKeyAlg":"-",	Kurum Servisi SSL Anahtar Algoritması
"sSigAlg":"-",	Kurum Servisi SSL İmza Algoritması
"sVersion":"-",	Kurum Servisi SSL Versiyonu
"sNotAfter":"-",	Kurum Servisi SSL Sertifika Geçerlilik Süresi (NotAfter)
"sNotBefore":"-",	Kurum Servisi SSL Sertifika Geçerlilik Süresi (NotBefore)
"sClientDn":"-",	Kurum Servisi SSL Sertifika İstemci DN Bilgisi
"sIssuerDn":"-"	Kurum Servisi SSL Sertifika Issuer DN Bilgisi
"p":"lbPools-l3ormj0l__lb",	vService Eşsiz Numarası
"b":"DBE",	İsteğin Yönlendirildiği Sunucu Grubu Adı
"f":"DFE",	vService Konfigürasyon Adı
"s":"lbBackends-kw4qm5g5"	Kurum Servisi Eşsiz Numarası
"uploaded":"4968",	İstek Boyutu (bytes)
"read":"5023"	Cevap Boyutu (bytes)

o TR7 WAF Log

Kullanılabildiği vService Tipleri

HTTP
L7 TCP
Network

Örnek Log Satırı (HTTP > WAF Devrede):

>> {"host":"172.16.101.192:8080","wafTime":0.338,"path":"\/favicon.ico","mon":false,"date":1656944781536.4,"totalScore":10,"ssl":0,"bodyLen":0,"method":"GET","uid":"AC10656F:F9C162C2F88D:2ED025F","attacks":[{"scope":"header","desc":"...16.101.192:8080\/cmd.exe\/insert...","v":true,"arg":"referer","id":130005,"score":4},{"scope":"header","desc":"...92:8080\/cmd.exe\/insert...","v":true,"arg":"referer","id":110003,"score":6}],"cp":63937,"ua":"Mozilla\/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit\/537.36 (KHTML, like Gecko) Chrome\/102.0.5005.115 Safari\/537.36 OPR\/88.0.4412.53","ci":"172.16.101.111"}

Format:

Log İçinde Geçen Değer	Açıklaması
"host":"172.16.101.192:8080",	İstek Yapılan vService
"wafTime":0.338,	İsteğin WAF’lanma Süresi
"path":"\/favicon.ico",	İstek Tapılan Path Bilgisi
"mon":false,	İzleme Mod Durumu
"date":1656944781536.4,	İstek Zamanı
"totalScore":10,	İstek İçerisinde Bloklanan Argümanın Toplam WAF Skoru
"ssl":0,	SSL Aktif Değil
"bodyLen":0,	İstek Gövde Boyutu
"method":"GET",	İstek Metodu
"uid":"AC10656F:F9C162C2F88D:2ED025F",	İsteğe Ait Eşsiz Numara
"scope":"header",	Bloklanan Argümanın Nerede Bulunduğu
"desc":"...16.101.192:8080\/cmd.exe\/insert...",	Bloklanan Argüman ile İlgili Açıklama
"v":true,	Değer “false” ise atak argüman isminde bulunmuştur, “true” ise atak argümanın değerinde bulunmuştur, “2” ise atak dosya yükleme durumunda dosya içerisinde yada dosya isminde bulunmuştur.
"arg":"referer",	Argüman Adı
"id":130005,	Bloklanan Argüman ID’si
"score":4	İstek İçerisinde Bloklanan Argümanın Toplam Skoru
"cp":63937,	İstemci Port Numarası
"ua":"Mozilla\/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit\/537.36 (KHTML, like Gecko) Chrome\/102.0.5005.115 Safari\/537.36 OPR\/88.0.4412.53",	İsteğe Ait User-Agent Başlık Bilgisi
"ci":"172.16.101.111"	İstemci IP Adresi

o Manuel JSON format

Applicable vServices

HTTP
L7 TCP
Network

Manuel JSON formatı, log sunucusuna JSON formatı olarak gönderilecek belirli bilgilerin seçilmesine olanak tanır. Bu, Key girilen yerin sağ tarafındaki (Value) düğmesine tıklayarak yapılabilir. Kullanmak istediğiniz değerleri Value kısmından seçin ve isim olarak Key kısmından isim verin. (+) butonu ile 1'den fazla seçebilirsiniz. Bu seçenekler ile log sunucunuzda sadece belirtilen değerleri görebilirsiniz.

o Manuel CEF format

Applicable vServices

HTTP
L7 TCP
Network

Manuel CEF formatı, log sunucusuna CEF formatı olarak gönderilecek belirli bilgilerin seçilmesine olanak tanır. Bu, Key girilen yerin sağ tarafındaki (Value) düğmesine tıklayarak yapılabilir. Kullanmak istediğiniz değerleri Value kısmından seçin ve isim olarak Key kısmından isim verin. (+) butonu ile 1'den fazla seçebilirsiniz. Bu seçenekler ile log sunucunuzda sadece belirtilen değerleri görebilirsiniz.

o Manuel Log Line Format

Kullanılabildiği vService Tipleri

HTTP
L7 TCP
Network

Gelişmiş log satır formatında log sunucusuna gönderilmesi istenilen bilgiler sağ tarafta bulunan (fx) butonuna tıklanarak eklenebilir. Birden fazla eklenebilir.

- Add

Add butonuna tıklanarak Log Profili eklenir.

Arayüz

Log Profili vService'e Nasıl Eklenir?

Adım > 1

İlk olarak TR7 web arayüzü üzerinden "Settings Mode > vServices" adımları takip edilir.

Adım > 2

Gelen ekran üzerinden Log Profilinin ekleneceği vService'e sağ tıklanarak Edit seçilir ya da ilgili vService'in üzerine tıklanarak sağda açılan pencereden "Actions > Edit" adımları takip edilerekte aynı pencereye ulaşılabilir.

Adım > 3

vService'in düzenleme ekranında "Details > LOG" seçilerek Log devreye alınmış olur.

Adım > 4

Daha önceden eklenmiş bir profil kullanmak ya da yeni bir profil eklemek için profilin yanında bulunan ok işaretine tıklanır. Ekli olan profillerden seçim yapılabilir.

Add butonuna tıklanarak yeni bir Log Profili vService ekranında da eklenebilir.

Adım > 5

Save butonuna tıklanarak yapılan değişiklikler kaydedilir ve vService'in yeniden düzenlenmesi beklenir.
