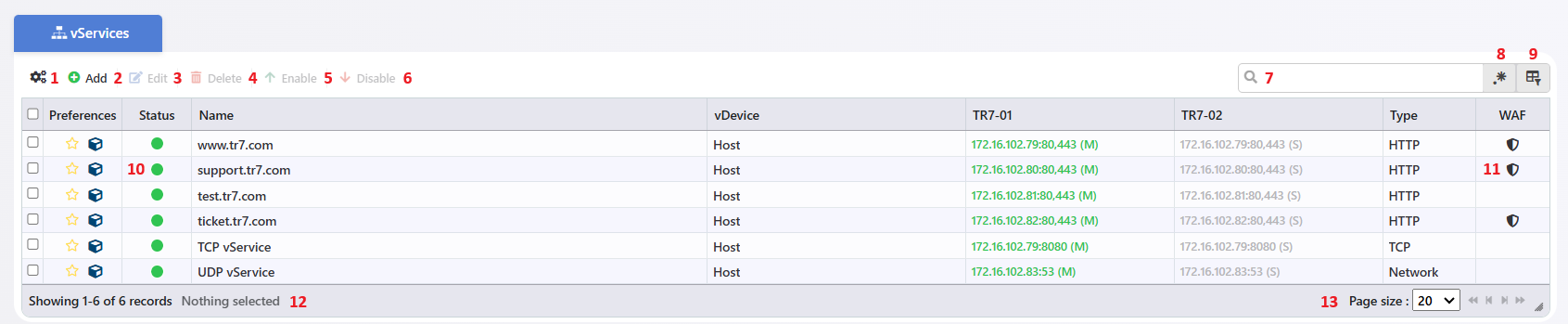

L7 TCP vService

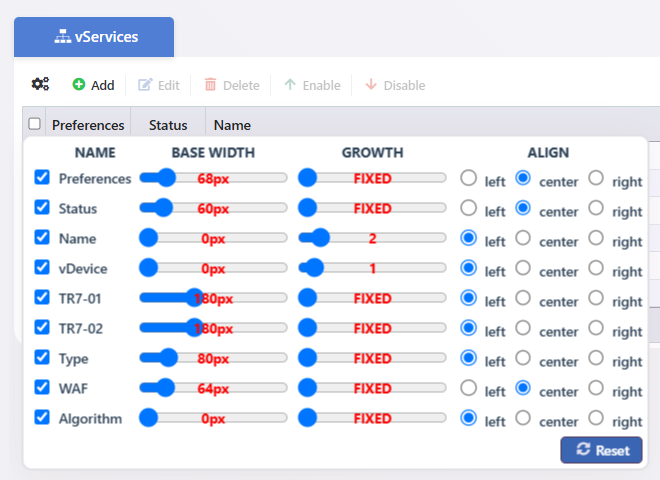

- 1 (Information to be Displayed in the Table)

vServices'lerin bulunduğu tabloda hangi bilgilerin gösterilip gösterilmeyeceği seçilir.
Seçilebilecek ve varsayılan olarak seçili gelen bilgiler;

• Preferences
• Status
• Name
• vDevice
• TR7 ASP Device Hostname > Detaylar için tıklayınız.
• Type
• WAF
• Algorithm

Gelen ekran üzerinden satırların konumlandırılmasına ait konfigürasyonlarda yapılabilmektedir.

- 2 (Add)

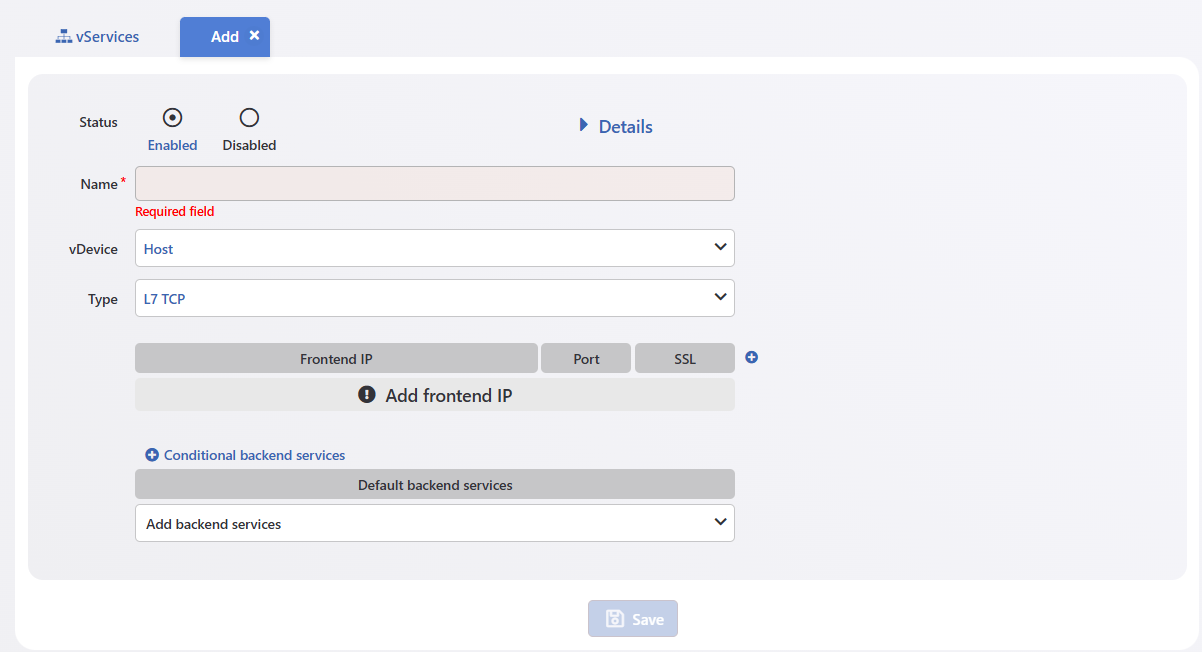

Add butonuna tıklanarak yeni bir vService oluşturma formu açılır.

- 3 (Edit)

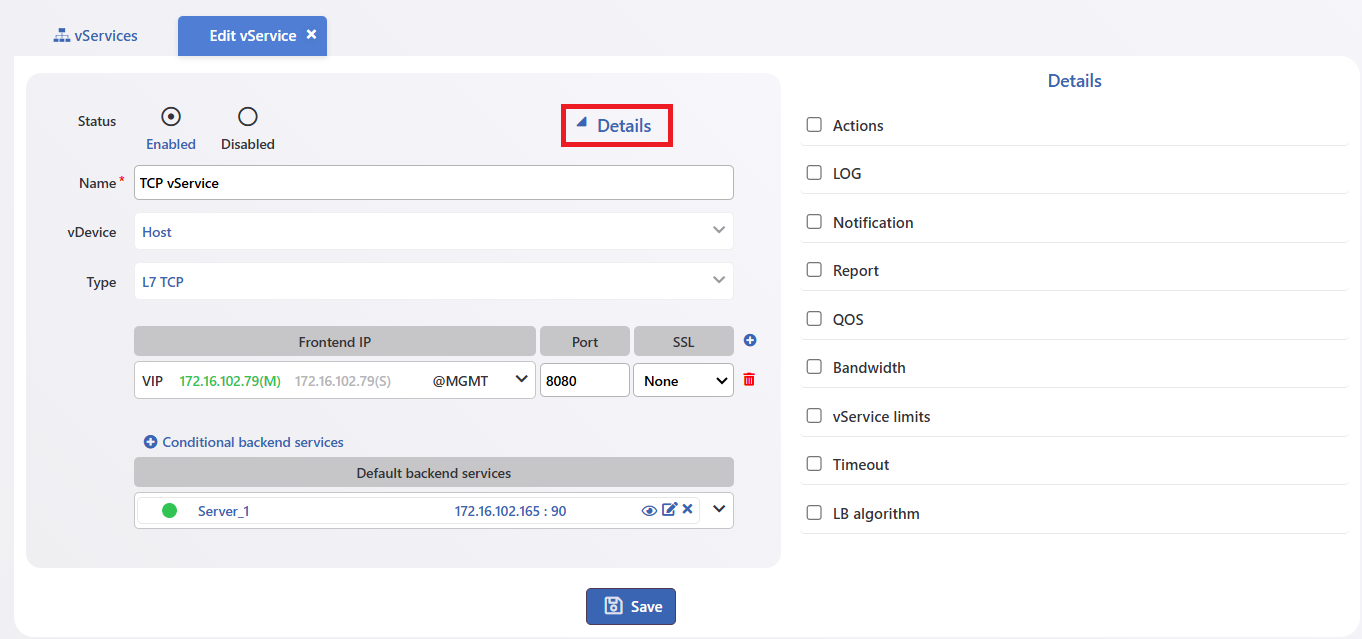

Edit simgesine tıklanarak ilgili vService'in düzenleme ekranı açılır.

- 4 (Delete)

Bir veya birden fazla vService seçilerek Delete butonuna tıklanarak ilgili vService TR7 ASP cihazı üzerinde silinir.

- 5 (Enable)

Disable durumda olan bir vService seçilerek Enable butonuna tıklandığında vService devreye alınır.

- 6 (Disable)

Enable durumda olan bir vService seçilerek Disable butonuna tıklandığında vService devre dışı bırakılır.

- 7 (Search)

Tabloda bulunan tüm ifadeleri aramak için kullanılır.

- 8 (RegExp Search)

Tabloda bulunan tüm ifadeleri regexp olarak aramak için kullanılır.

- 9 (Column Based Search)

Tabloda bulunan tüm ifadeleri sütun bazlı aramak için kullanılır.

- 10 (Status)

vServices'lerin durumlarının görüntülendiği bölümdür.

Mavi > vService başlatılıyor.
Yeşil > vService aktif.
Kırmızı > vService hata durumda. Konfigürasyonlar kontrol edilmeli.
Gri > vService devre dışı.
Sarı > vService uyarı veriyor. Örnek olarak 2 adet Kurum Servisinden 1 tanesinin sağlık denetimi yapılamadığında vService'in durumu Uyarıya döner. vService'e gelen trafik ayakta olan Kurum Servisine iletilmeye devam eder.

- 11 (WAF Status)

vService WAF durumlarının (Devrede/Devre Dışı) görüntülendiği bölümdür.

- Right Click Window

Herhangi bir vService'in üzerinde sağ tıklanarak açılan pencereden aşağıdaki işlemler hızlıca yapılabilmektedir.

- 12 (Page Information)

Açılan listede kaç adet vService olduğunun ve kaç adet vService'in listelendiğinin bilgisi bulunmaktadır. Silmek için vService sol taraftan seçildiğinde, seçili olan vService'in bilgiside burada görüntülenir.

- 13 (Page Size)

Açılan listede maksimum kaç adet vService listeleneceği seçilir. Ok simgeleri ile sayfalar arasında geçiş yapılabilir.

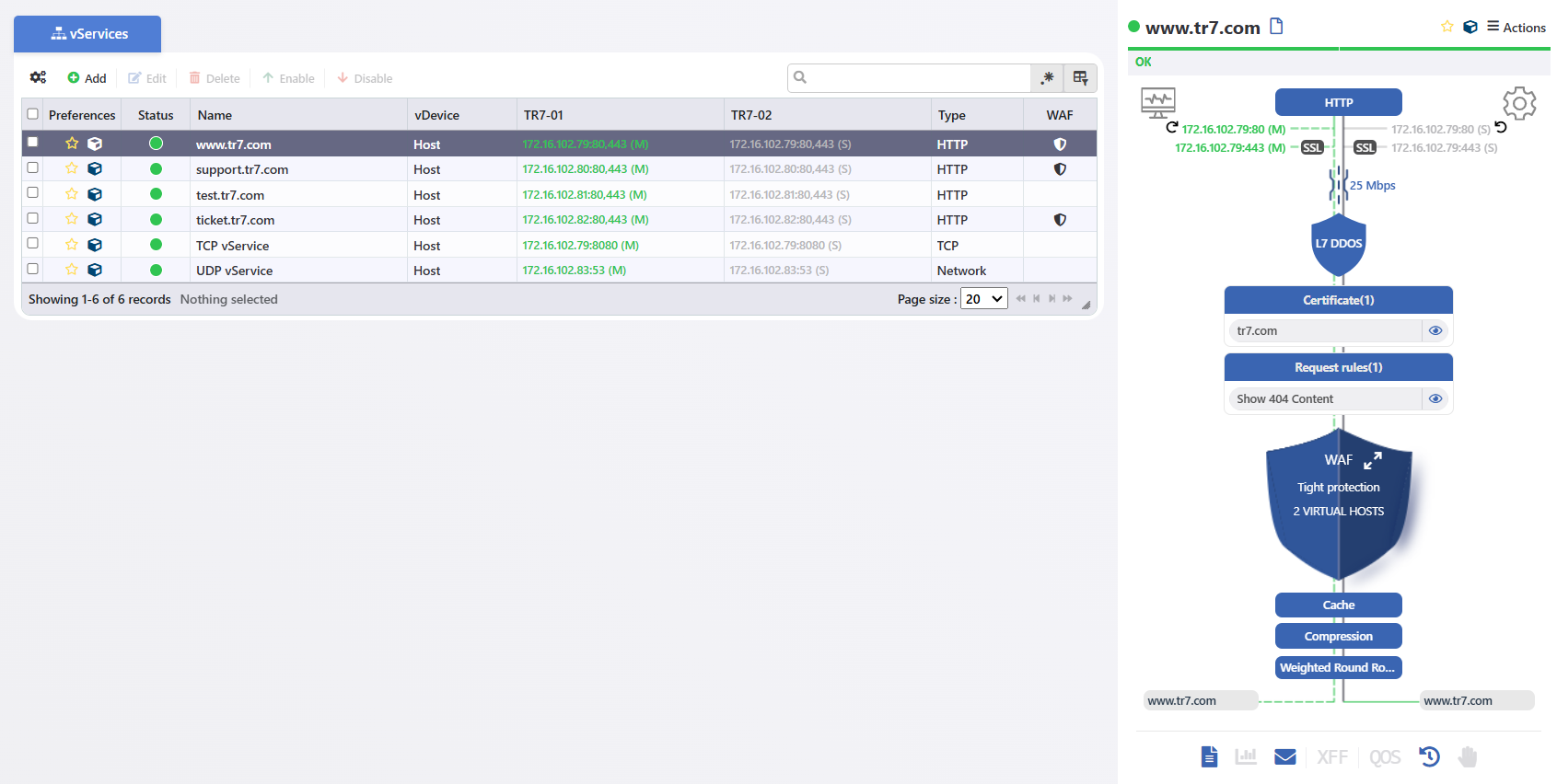

- Preview of Selected vService

"vServices" adımları takip edildikten sonra herhangi bir vService'in üzerine tıklandığında ekranın sağ tarafında ilgili vService'e ait diyagramın olduğu pencere açılır.

Açılan pencerenin sağ üstünde bulunan (x) butonuna tıklanarak veya vService'in üzerine tekrar tıklanarak önizleme kapatılabilir.

- Status

vService'in hangi durumda açılacağı seçilir.

Enabled > vService aktif şekilde açılır.
Disabled > vService devre dışı şekilde açılır.

- Name

vService'in adı girilir.

- vDevice

Oluşturulacak olan vService'in hangi vDevice üzerinde açılacağı seçilir. vDevice'lar ile ilgili detaylar için tıklayınız.

- Type

Oluşturulacak olan vService'in tipi seçilir.

• HTTP
• L7 TCP
• Network

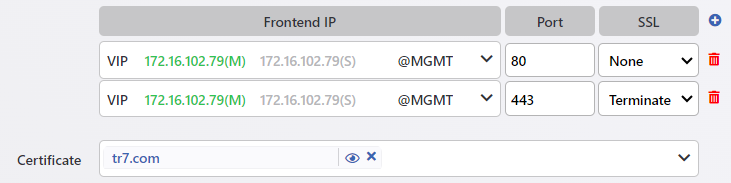

- Frontend IP - Port - SSL

Burada oluşturulan vService'in IP, Port ve SSL durumları ayarlanır. + ikonuna tıklanarak Karşılama IP adreslerinin seçileceği sekmeler eklenir. İstenilen port numarası yazılarak SSL durumu seçilir. SSL sekmesi altından None veya Terminate seçilebilir.

None > SSL ile ilgili bir işlem yapılmaz.
Terminate > SSL’i TR7 ASP üzerinde sonlandırarak SSL Offloading yapılmak için kullanılır.

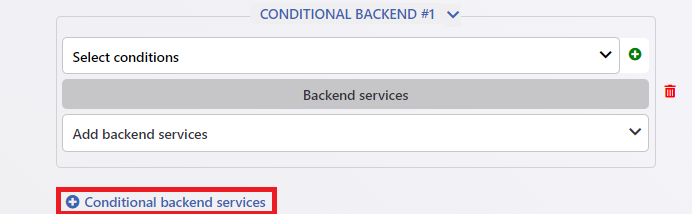

- Conditional Backend Services

Conditional Backend Services butonuna tıklanarak gelen isteğin seçilen koşula uyması durumunda istenilen Kurum Servislerine iletilmesi (Content Switching) sağlanır. Koşullu dağıtımlarda TR7 ASP üzerinde tanımlanabilen TCP seviyesindeki koşullar kullanılabilir.

• Aktif Sunucu Sayısı
• Hedef IP
• Hedef Port
• İstek Boyutu (bytes)
• Karşılanan Bağlantı Sayısı
• Kaynak IP Adresi
• Liste
• Saniyede Karşılanan Yeni Oturum Sayısına Göre
• SNI Bilgisine Göre (SSL Sonlandırılmadan)
• SSL Cipherına Göre
• SSL Versiyonuna Göre

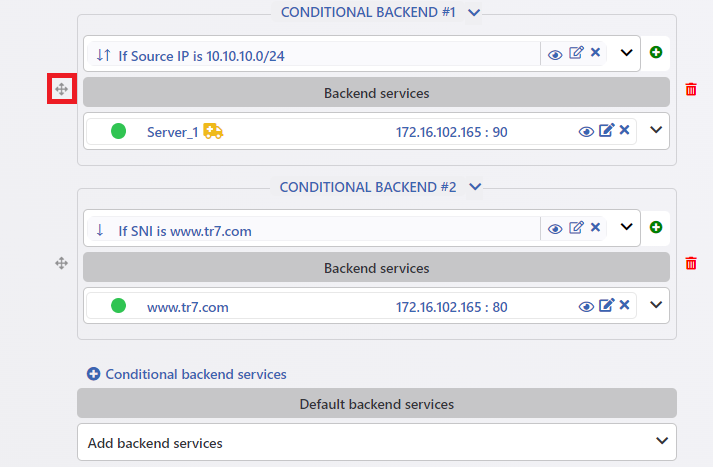

Örnekte 1. koşullu dağıtım için, Kaynak IP Adresi koşulu kullanılarak gelen istekte Kaynak IP Adresinin 10.10.10.0/24 olması durumunda Server_1 Kurum Servisine, 2. koşullu dağıtım için ise SNI bilgisinin www.tr7.com ile tam eşleşmesi durumunda www.tr7.com Kurum Servisine iletilmesi sağlanmıştır. Koşullu dağıtımda belirlenen koşulla eşleşmeyen istekler ise Varsayılan Kurum Servisleri sekmesinde seçilen sunuculara iletilecektir. Varsayılan Kurum Servisinde herhangi bir seçim yapılmamışsa istemciler TR7 ASP 503 durum kodunu görüntüler.

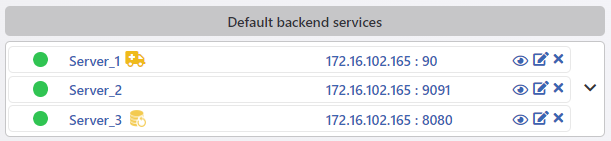

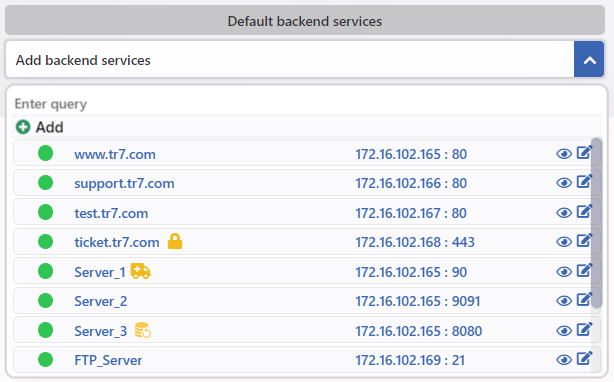

- Default Backend Services

Karşılama IP:Portuna gelen isteklerin iletileceği Kurum Servisleri seçilir. Ayrıca açılan listede Add butonuna tıklanarak yeni bir Kurum Servisi, vService ekranında da eklenebilir.

- Save

Save butonuna tıklanarak vService oluşturulur.

- Actions

vService üzerinde Actions devreye alınır. Yeni bir Aksiyon ekleme işlemi bu ekran üzerinde de yapılabilir. Daha fazla bilgiye ulaşmak için tıklayınız.

- LOG

vService üzerinde LOG devreye alınır. Varsayılan profil dışında daha önceden eklenmiş olan profiller seçilebilir. Yeni bir Log profili ekleme işlemi bu ekran üzerinde de yapılabilir. Daha fazla bilgiye ulaşmak için tıklayınız.

- SSL Security

vService üzerinde SSL Security devreye alınır. Varsayılan profil dışında daha önceden eklenmiş olan profiller seçilebilir. Yeni bir SSL Güvenliği profili ekleme işlemi bu ekran üzerinde de yapılabilir. Daha fazla bilgiye ulaşmak için tıklayınız.

- Notification

vService üzerinde Notification devreye alınır. Varsayılan profil dışında daha önceden eklenmiş olan profiller seçilebilir. Yeni bir Bildirim profili ekleme işlemi bu ekran üzerinde de yapılabilir. Daha fazla bilgiye ulaşmak için tıklayınız.

- Report

vService üzerinde Report devreye alınır. Varsayılan profil dışında daha önceden eklenmiş olan profiller seçilebilir. Aynı anda birden fazla rapor profili seçilerek farklı periyotlarda farklı kişilere e-posta gönderilebilir. Yeni bir Rapor profili ekleme işlemi bu ekran üzerinde de yapılabilir. Daha fazla bilgiye ulaşmak için tıklayınız.

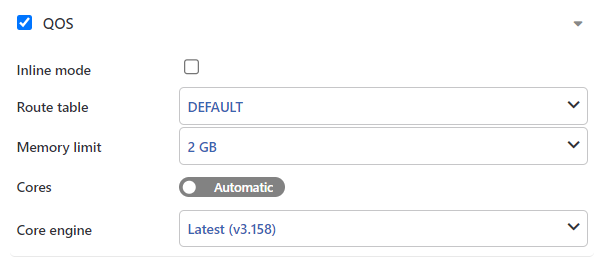

- QOS

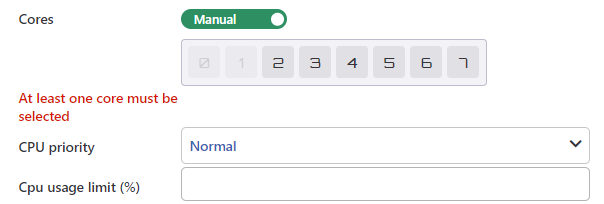

QOS kaynakları optimize ederek vService üzerinde maksimum verim alınmasını sağlayan özelliktir. Belirli CPU, RAM gibi kaynakları ilgili vServicene atayarak o servisin ağır yük altında bile diğer servislerin durumdan bağımsız olarak çalışması sağlanabilir.

- Bandwidth

vService özelinde toplam Bandwidth limitleme işlemi yapılır.

- vService Limits

vService Limits devreye alınır. Varsayılan profil dışında daha önceden eklenmiş olan profiller seçilebilir. Yeni bir vService Limiti profili ekleme işlemi bu ekran üzerinde de yapılabilir. Daha fazla bilgiye ulaşmak için tıklayınız.

- Timeout

vService üzerinde Timeout devreye alınır. Varsayılan profil dışında daha önceden eklenmiş olan profiller seçilebilir. Yeni bir Zaman Aşımı profili ekleme işlemi bu ekran üzerinde de yapılabilir. Daha fazla bilgiye ulaşmak için tıklayınız.

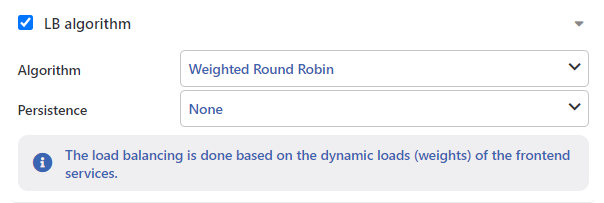

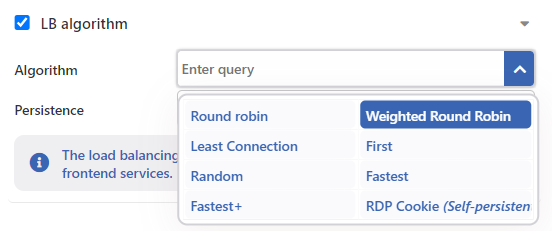

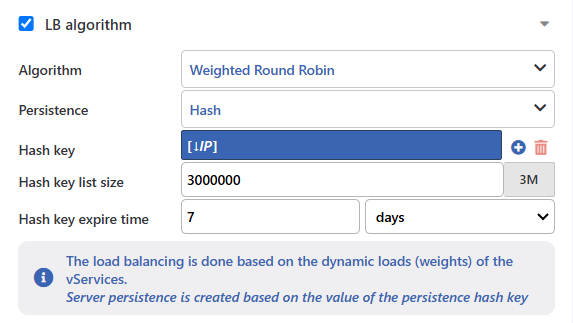

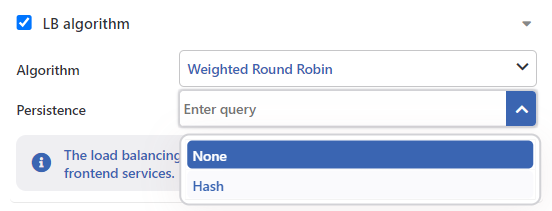

- LB Algorithm

vService'e gelen istekleri Kurum Servisine dağıtırken hangi algoritma ile bu işlemin yapılacağı seçilir. Varsayılan olarak Weighted Round Robin seçili olarak gelir.
